コリオリ質量流量計は、密閉パイプライン内の流体の質量流量、密度、温度を測定する高度な高精度ツールです。コリオリの力の原理に基づいて動作し、化学、石油、水処理、食品・飲料、医薬品、製紙、再生可能エネルギー生産など、幅広い産業において高精度な計測を実現します。
この流量計は質量流量測定のGB/T 31130-2014規格に準拠しており、アプリケーション全体で信頼性が高く一貫したパフォーマンスを保証します。
高粘度流体に最適: スラリー、懸濁液、高粘度流体に最適です。
正確な測定: 温度や圧力の補正は不要です。
優れた設計: 耐腐食性の測定装置により、質量流量を正確に測定できます。
幅広い用途: 石油、ガス、化学処理、食品および飲料、医薬品、水処理、再生可能エネルギー生産などに適しています。
使いやすい: 操作が簡単で、設置も簡単で、メンテナンスの必要性も少ないです。
高度な通信: HART および Modbus プロトコルをサポートし、簡単に統合できます。
Supmeaコリオリ質量流量計は、石油、ガス、化学、食品製造などの業界において、液体および気体の高精度な流量測定を実現します。高度なコリオリ効果と技術に基づき、Supmeaコリオリ流量計は質量流量、密度、温度を±0.1%の精度で直接測定します。

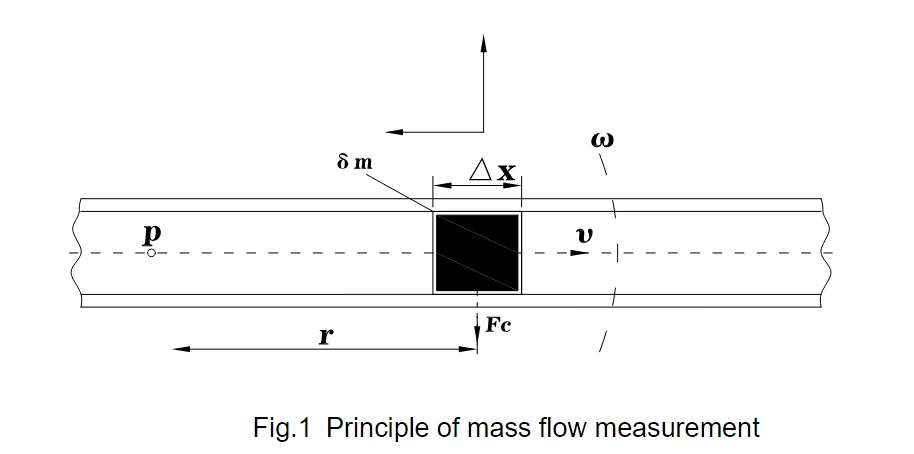

高精度流量計はコリオリの力の原理に基づいています。流体がパイプ内を流れている間に、パイプを点（P）の周りで回転させると（回転中心に向かって、または回転中心から離れて）、流体は慣性力を発生させます（図1を参照）。
質量 δm の粒子は管内を等速 υ で右方向に移動し、管は固定点 P の周りを角速度 ω で回転します。このとき、粒子は2つの加速度成分を持ちます。
（１）法線加速度αr（中心加速度）はω2rに等しく、点Pの方向に向いています。
(2) 接線加速度 αt （コリオリ加速度）は、その値が 2ωυ に等しく、方向は αr に垂直である。接線加速度によって生じる力はコリオリの力と呼ばれ、その大きさは Fc = 2ωυδm に等しい。
図1の表では、流体Δm=ρA×ΔX、
したがって、摩擦係数は次のように表すことができます。
ΔFc=2ωυ×δm=2ω×υ×ρ×A×ΔX=2ω×δqm×ΔX
ここでAはチューブの断面積である
Δqm=δdm/dt=υρA
特定の回転管の場合、その周波数特性は一定であり、ΔFcはδqmのみに依存します。したがって、コリオリの力を測定することで、質量流量を直接または間接的に測定できます。
コリオリ質量流量計の仕組みの詳細については、保管、石油、ガス、水または廃水処理用の SUP コリオリ質量流量計のマニュアル PDFをご覧ください。
| 直径 | U型:DN20~DN150; 三角形:DN3~DN15; 直管:DN8~DN80 |
| 測定対象 | 質量流量、密度、温度 |
| 密度精度 | 土 0.002g/cm³ |
| 正確さ | 0.1%、0.15%、0.2% |
| 温度 | -40℃～+60℃ |
| 消費電力 | 15W未満 |
| 電源 | 220VAC; 24VDC |
| 信号出力 | 4～20mA、RS485、HART |
| 侵入保護 | IP67 |
| 密度範囲 | (0.3~3.000)g/cm³ |
| 再現性 | 測定誤差の1/2 |
| 中温 | 標準タイプ：（-50～200）℃、（-20～200）℃；高温タイプ：（-50～350）℃；低温タイプ：（-200～200）℃ |
| プロセス圧力 | (0~4.0)MPa |
| 湿度 | 35%～95% |
| トランスミッション出力 | (4～20) mA、出力負荷 (250～600) Ω |
Supmea コリオリ流量測定ソリューションには、U 型コリオリ質量流量計、三角形コリオリ質量流量計、およびシームレスに連結された直管コリオリ質量流量計の 3 つの選択肢があり、業界の特定の要求を満たすことができます。
SUP コリオリ質量流量計は、石油、ガス、化学処理、食品および飲料、製薬、水処理、環境保護、水素やバイオディーゼル製造などの再生可能エネルギー用途など、さまざまな業界で広く使用されています。
Supmea コリオリ質量流量測定は、設備の整った工場により柔軟なカスタマイズ、十分な供給、迅速な納品を実現し、世界中の顧客に優れたローカル サービスを提供しています。
正確で信頼性が高い: 高粘度の流体などの難しいアプリケーションでも、一貫した正確な結果が得られます。
業界特化: 保管移管、プロセス制御などに最適です。
手頃な価格の品質: 競争力のある価格で高性能。
ユーザーフレンドリー: 既存のプロセスにシームレスに統合できる、コンパクトでメンテナンスの手間が少ない設計。
A:コリオリの力は、振動する管内を流体が流れる際に発生する現象です。管が振動すると、流体の運動によって振動パターンが変化し、その変化は質量流量に正比例します。この変化を検出し、流体の流量、密度、温度を測定します。コリオリの力により、温度や圧力の補正を必要とせず、高精度で信頼性の高い流量測定が可能になります。
A: 超音波流量計とコリオリ質量流量計の最も大きな違いは測定方法にあります。超音波流量計は音波を用いて液体または気体の流量を測定し、音波が流体中を伝わる時間に基づいて流量を計算します。一方、コリオリ質量流量計はコリオリの力を利用して質量流量を直接測定します。振動管を通る流体の動きによって生じる振動の変化を検出し、質量流量、密度、温度を正確に読み取ります。
A: 熱式質量流量計は、流体が加熱センサーを通過する際の温度変化に基づいて質量流量を測定します。これはガスの測定に最適で、精密なガス流量測定でよく見られます。コリオリ式質量流量計は、コリオリの力を利用して、流体が流れる管の振動の変化を検出することで質量流量を直接測定します。流量、密度、温度を高精度に測定し、石油、液体、ガス処理プラントで使用されます。
