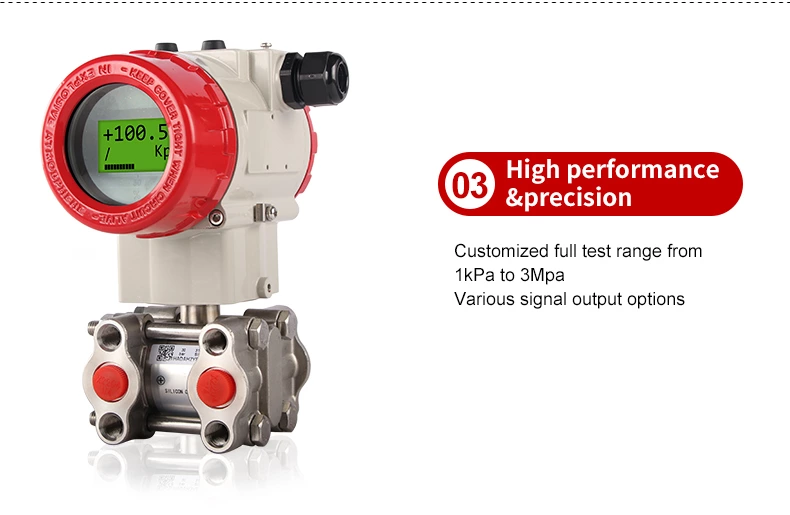

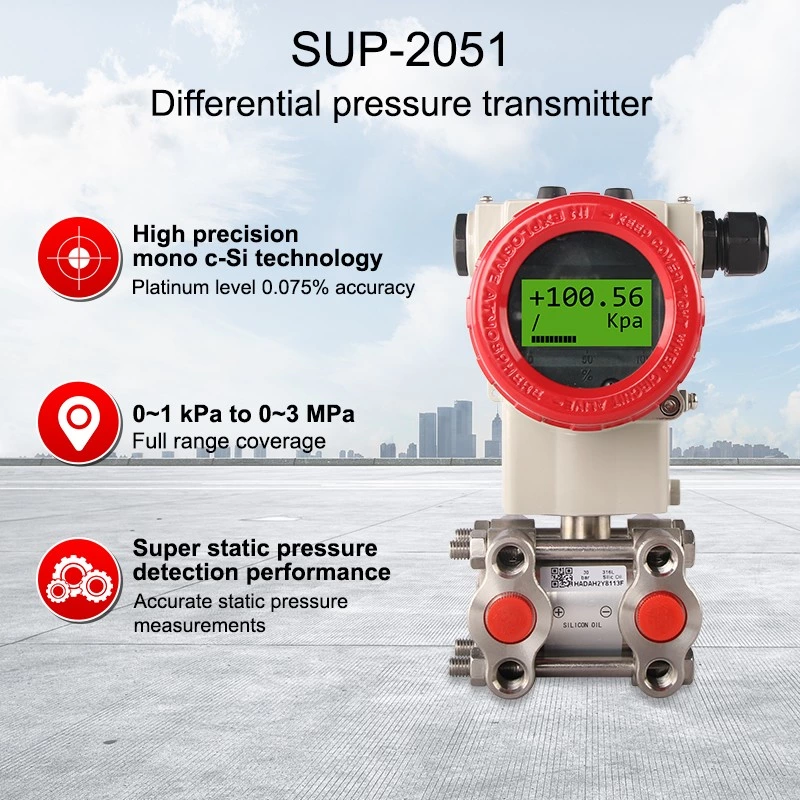

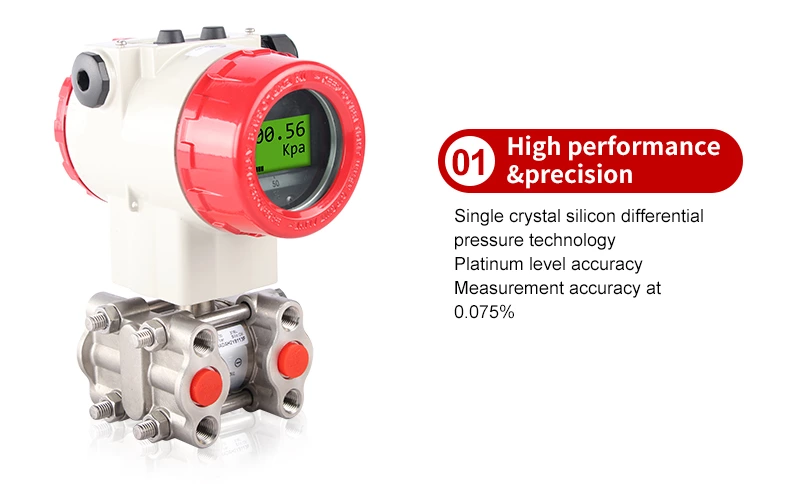

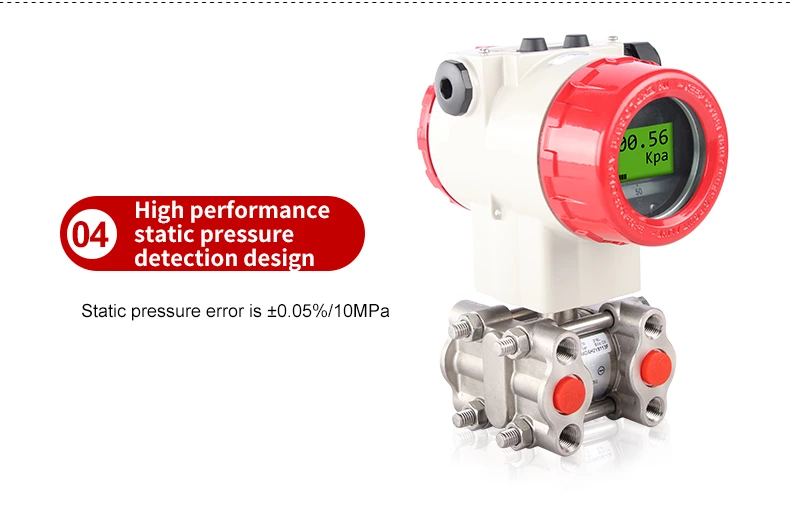

SUP-2051差圧トランスミッターは、高性能単結晶シリコン差圧技術を採用し、差圧、液面、流量を正確に測定し、比例した4～20mA出力信号を送信します。1kPa～3MPaの全検出範囲に対応。高性能静圧試験設計により、静圧誤差は±0.05% / 10MPaです。
範囲：-100kPa…0～0.1kPa…3MPa（差圧）; 0～0.6kPa…60MPa（表圧）；0～10kPa…3MPa（絶対圧）
精度: ±0.075%FS; ±0.1%FS
電源と出力: (4～20)mA 2線式（12V～42V、通常 24V）；(4～20)mA + HART プロトコル（15V～42V、通常 24V）
| 製品 | 差圧トランスミッター |
| モデル | SUP-2051 |
| 測定範囲 | -100kPa…0～0.1kPa…3MPa（差圧）; 0～0.6kPa…60MPa（表圧）；0～10kPa…3MPa（絶対圧） |
| 精度 | ±0.075%FS; ±0.1%FS |
| 周囲温度 | -40～85℃（液晶表示付き、フッ素ゴムシール -20～65℃） |
| 媒体温度 | -40～100℃ |
| 保管温度 | -50～85℃；液晶表示付き時：-40～85℃ |
| 電源と出力 | (4～20)mA 2線式（12V～42V、通常 24V） (4～20)mA + HART プロトコル（15V～42V、通常 24V） |
| シェル保護 | IP67 |
| 長期的な安定性 | ±0.1%FS/3年 |
DPトランスミッター（差圧トランスミッターとも呼ばれる）は、産業およびプロセス制御アプリケーションにおいて、流体システム内の2点間の圧力差を測定するために使用される電子機器の一種です。プロセス内の異なる2点間の圧力を比較し、その圧力差を電気信号に変換します。
仕組み:
圧力検知要素: DP トランスミッタには通常、圧力を測定する 2 つの異なるポイントでプロセス流体にさらされる 2 つの圧力検知要素 (ダイヤフラムやブルドン管など) があります。
圧力差測定：流体がシステム内を流れる際、2つのセンシングエレメントに異なる圧力がかかります。差圧トランスミッタは、これら2点間の圧力差を測定します。
トランスデューサと電気出力：差圧トランスミッタ内のトランスデューサ（通常はひずみゲージ）によって、圧力差は電気信号に変換されます。この電気信号は圧力差に比例します。
信号伝送：電気信号は制御システム、データ収集システム、またはその他の監視装置に送られます。圧力情報は、アナログ信号（4-20mAなど）またはデジタルプロトコル（HARTやFoundation Fieldbusなど）を介して伝送されます。
測定と制御: 受信した圧力情報は、タンク内のレベルの監視、流量の測定、バルブの制御、異常な圧力状態の検出によるプロセスの安全性の確保など、さまざまな目的に使用できます。
差圧トランスミッタは、石油・ガス、化学、水処理、発電など、様々な業界で広く使用されています。信頼性と精度に優れた計測器であり、プロセスの効率と安全性を維持する上で重要な役割を果たします。
SUP-2051差圧トランスミッターの用途
名前の通り、差圧トランスミッタは主に差圧測定用に設計されています。フィルタ、熱交換器、ポンプなどの圧力降下監視など、2点間の圧力差を監視する必要がある様々な用途で使用されます。
油圧システム: DP トランスミッタは油圧システムで圧力差を監視し、スムーズな操作と安全性を確保するために使用されます。
蒸気システム: DP トランスミッタは、蒸気トラップ間の圧力差を測定し、故障したトラップを特定するために蒸気システムで使用されます。
空調と HVAC: 換気システムでは、DP トランスミッタを使用して空気圧の差、フィルタの状態、および空気の流れを監視します。
環境モニタリング: DP トランスミッタは、気象システムや天然ガスパイプラインの圧力変化を測定する環境モニタリング機器で使用されます。
