仕様
| アナログセンサー入力 |
| 測定変数 | pH / ORP / アンチモン |
| 測定範囲 | pH/アンチモン： (-2.00 ~ 16.00) pH ORP ： (-2000 ~ 2000) mV |
| 入力インピーダンス | ≥10 12 Ω |
| 温度の種類 | NTC10K 、 Pt1000 、 Pt100 |
| 温度範囲 | (-10~130) ℃ |
| 正確さ | pH ： ±0.02pH |
| アンチモン： ±0.2pH |
| ORP ： ±2mV |
| NTC10K ： （-10〜60） ℃ 、精度：±0.3 ℃ （60〜130） ℃ 、精度：±2 ℃ |
| Pt1000精度：±0.3 ℃ |
| Pt100精度：±0.3 ℃ |
| 解決 | pH/アンチモン： 0.01pH ； ORP ： 1mV |
| 再現性 | 0.02pH |
| 温度補償 | 手動補正。 |
| 自動補正：線形、酸、塩基、純 |
| デジタルセンサー入力 |
| 測定変数 | pH/ORP/導電率/溶存酸素/濁度/スラッジ濃度/誘導導電率/残留 |
| 塩素/アンモニア性窒素/硝酸性窒素/CODなど |
| pH: (0.00 ~ 14.00) pH |
| 測定範囲 | ORP: (-2000 ~ 2000) mV |
| 溶存酸素: (0 ～ 40) mg/L |
| 彩度: (0 ～ 200)% |
| 導電率: (0 ～ 500) mS/cm |
| 濁度: (0 ～ 4000) NTU |
| 汚泥濃度：（0 ～ 120000） mg/L |
| 誘導伝導率: (0 ～ 200 0) mS/cm |
| 残留塩素: (0~ 100) mg/L |
| アンモニア性窒素: (0~ 1000) m g/L |
| 硝酸態窒素: (0~ 1000) mg/L |
| COD: (0~ 1500) mg/L |
| 注:実際の測定範囲については、接続されたセンサーの技術データを参照してください。 |
| 出力 |
| 絶縁型、2チャンネル（0/4〜20）mA、対応する測定範囲に設定可能、負荷容量750Ω、出力精度±0.1％FS、NAMUR NE 43準拠 |
| 電流出力 |
| 標準。 |
| 通信出力 | 絶縁型、 RS485インターフェース、 Modbus-RTU通信プロトコル。 |
| アラーム出力 | 3 チャネルSPST (アラーム2 つ+クリーニング1 つ)、 NO/NCタイプ、容量 250VAC、5A。 |
| 警報リレー遅延 | 0〜9999秒、調整可能。 |
| 電気仕様 |
| 電源 | AC ： (85~265)V 、 50/60Hz |
| 直流： (21.6~26.4) V |
| 消費電力 | ≤ 28W |
| ケーブルエントリー | M20*1.5ケーブルグランド |
| ケーブル仕様 | スプリング端子： AW G16〜AWG24 （ 0.2mm 2 ~ 1.5mm 2 ）ケーブルに適しています。 |
| プラグイン端子： AWG12〜AWG28 （ 1mm2〜2.5mm2 ）ケーブルに適しています。 |
| 環境 |
| 動作環境 | 温度： （0～ 60） ℃ |
| 相対湿度： 10%～85% （結露なきこと） |
| 保管環境 | 温度： (-15~65) ℃ |
| 相対湿度： 5%～95% （結露なきこと） |
| 標高： <2000m |
| 侵入保護 | IP66 |
| 難燃性 | UL94V-0 |
利点
- 多用途のコントローラーにより、複数の専用コントローラーが不要になり、デジタルセンサーが自動的に認識されるため、プラグアンドプレイの利便性が向上します。
- IP66 の侵入保護、より複雑な作業条件に適しています。
- デュアル チャネル設計により、1 つまたは 2 つのセンサーを接続できるため、ユーザーのコストが削減され、将来的に 2 番目のセンサーを追加するための費用対効果の高いソリューションが提供されます。
- オプションの NB-IoT ワイヤレス通信とモバイル アプリでリアルタイムのデータ表示が可能。
- 電源グランドと信号グランドの設計により、耐干渉機能が強化されます。

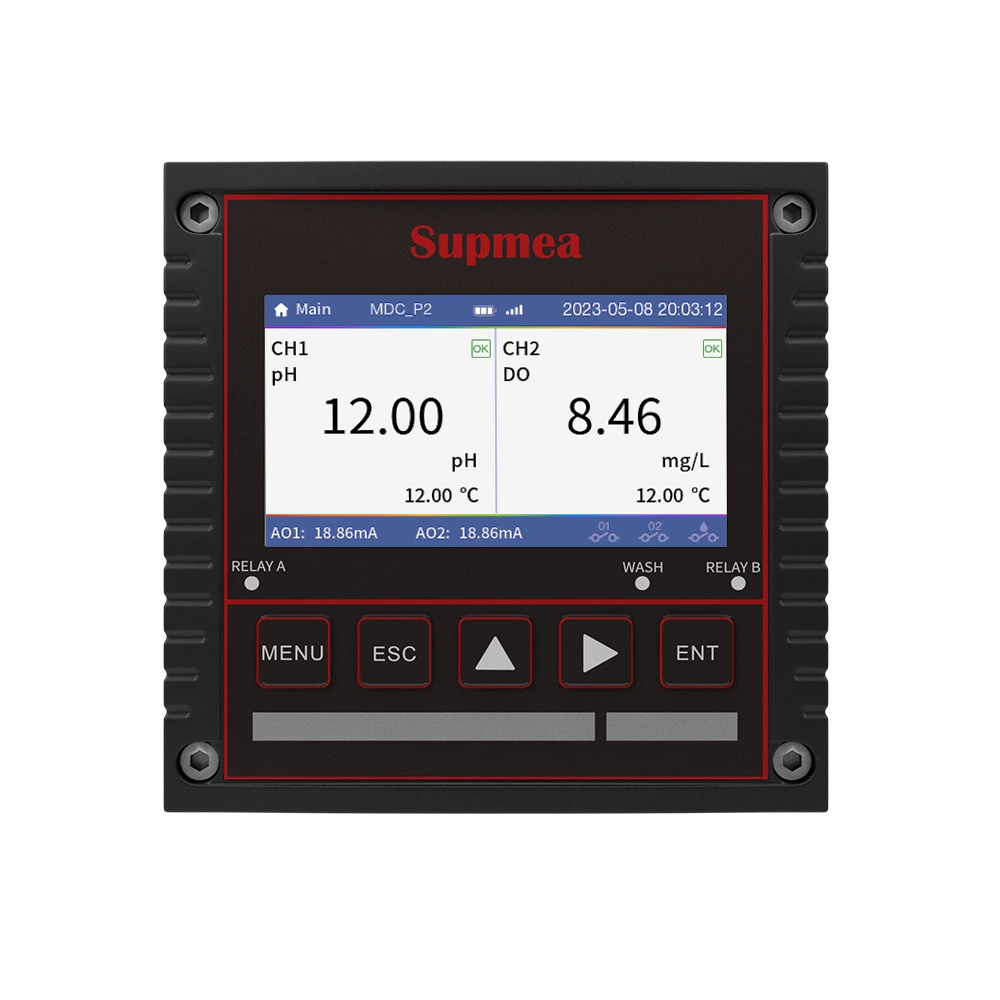

- 4.3 インチのフルビューカラー画面では、デジタル表示とリアルタイム曲線モードをすばやく切り替えることができ、データの変動を簡単に監視できます。
- 光電子絶縁（0/4〜20）mA伝送出力は、強力な干渉耐性と高精度出力回路設計を備え、0.1％の精度を実現し、NAMUR NE43国際技術規格に準拠しています。
- 線形、純水、酸、アルカリ溶液の補正を含む手動および自動の温度補正機能を備えており、さまざまな条件に適応できます。
- pH 電極健全性自己診断アラート機能は、メンテナンス後の電極の状態をユーザーにアドバイスし、メンテナンス作業の最適化に役立ちます。
- 電流シミュレーション機能により、機器の保守性が向上します。
- 光電子絶縁型 RS485 通信。
- 最大 500,000 件のデータ レコードを保存します。
- 高低警報機能、ヒステリシス量、ヒステリシス時間を調整できます。
- 中国語、英語、スペイン語、韓国語の 4 つの言語をサポートし、より多くの言語オプションを提供します。
- ラックマウントおよび壁掛けの設置方法が用意されており、柔軟な設置オプションを提供します。
応用分野

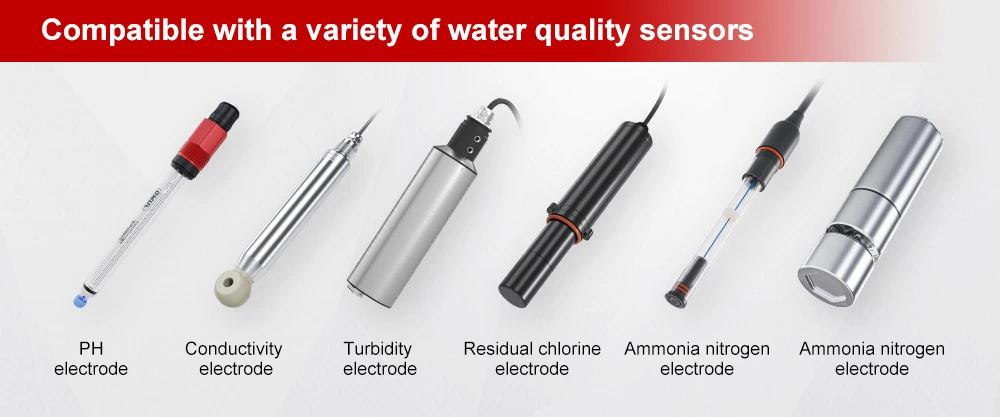

MDC-P2コントローラーは、pH、ORP、導電率、溶存酸素、濁度、汚泥濃度、残留塩素、アンモニア性窒素、硝酸性窒素、CODなど、様々なパラメータを測定できます。連続監視データは、出力伝送を介してDCSシステムに送信するか、Modbus-RTUプロトコルを使用してRS485インターフェースを介してコンピューターと通信し、遠隔監視とログ記録を行うことができます。また、洗浄システムやポンプの制御も可能です。コントローラーにはオプションのNB-IoT無線伝送モジュールが用意されており、ユーザーはモバイルデバイスでリアルタイムの現場状況にアクセスできます。
