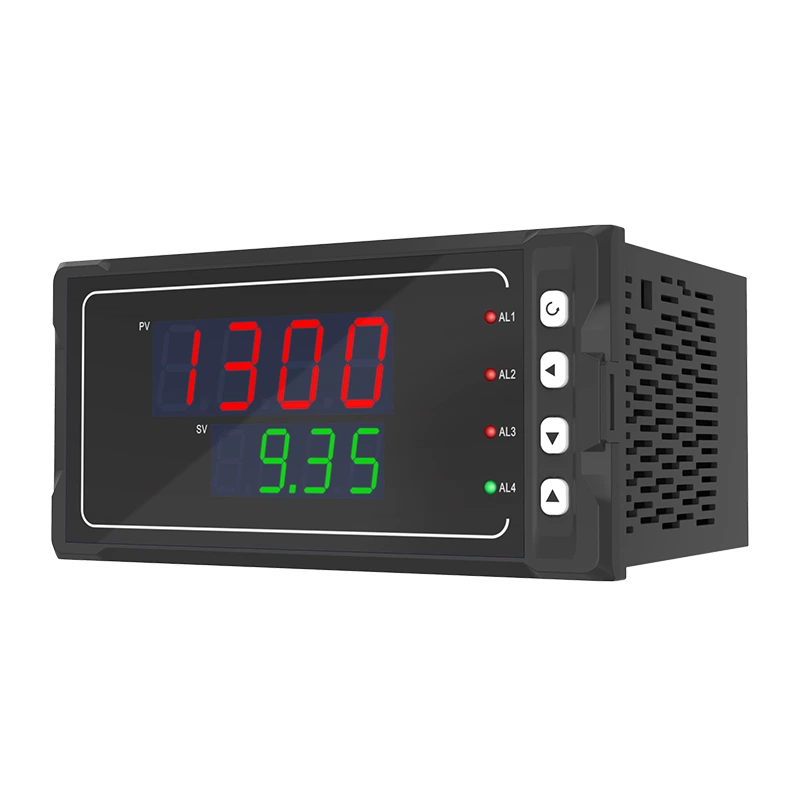

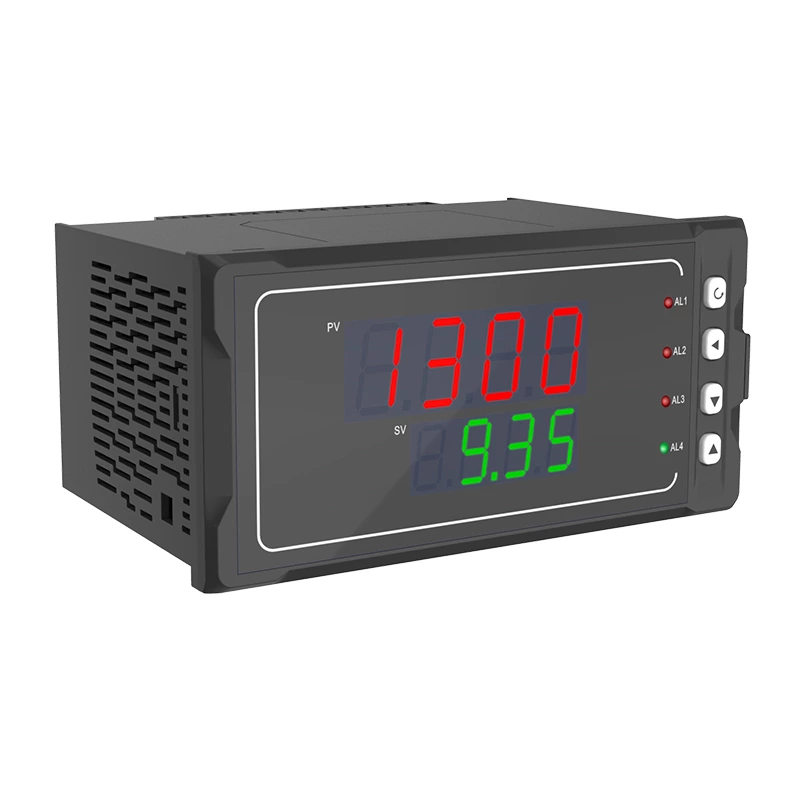

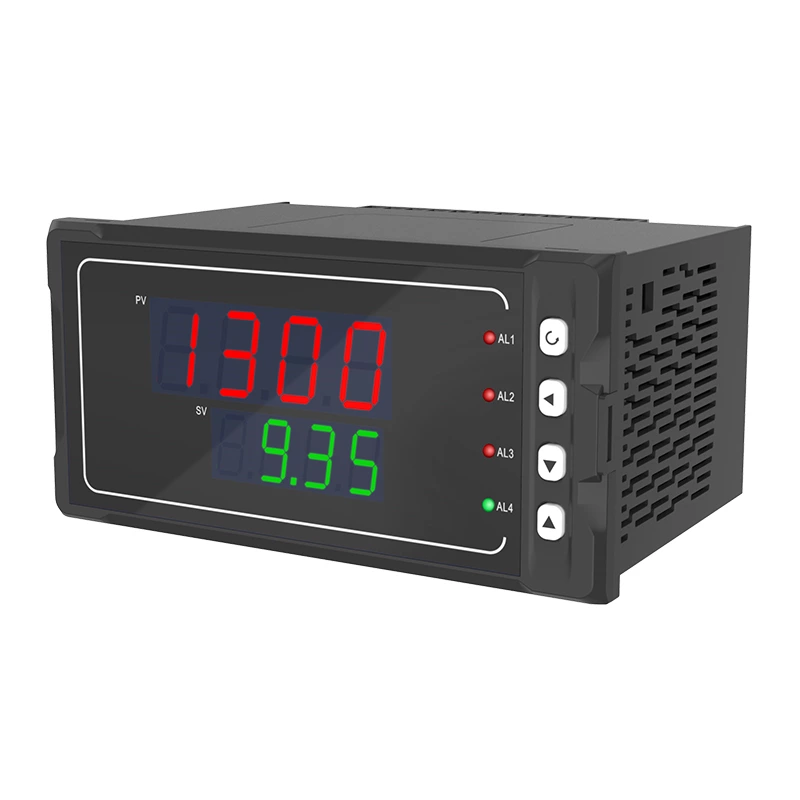

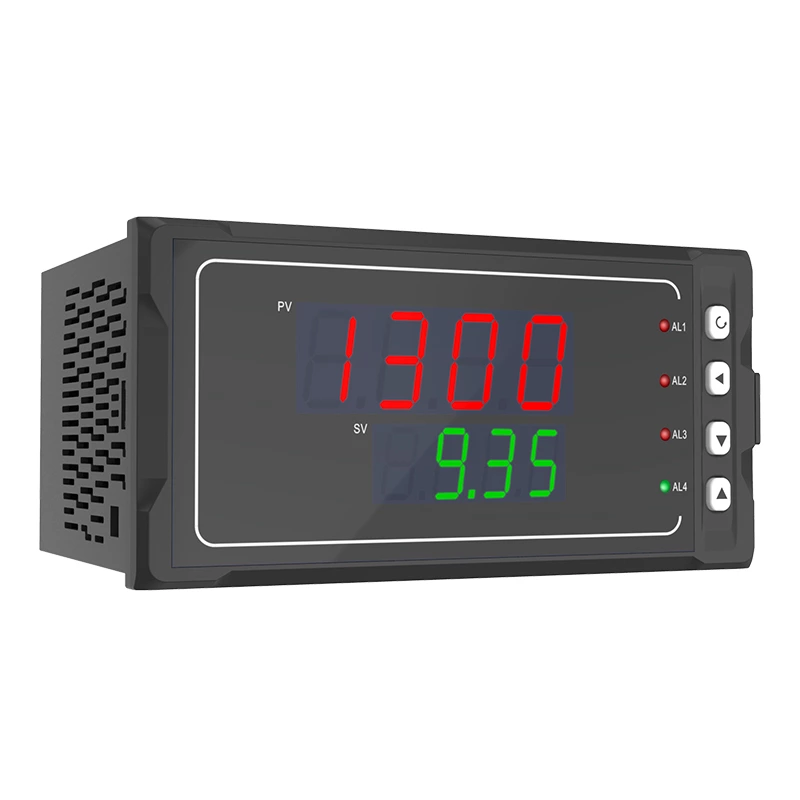

SUP-1300 イージーファジーPIDレギュレータ

• 仕様

• 導入

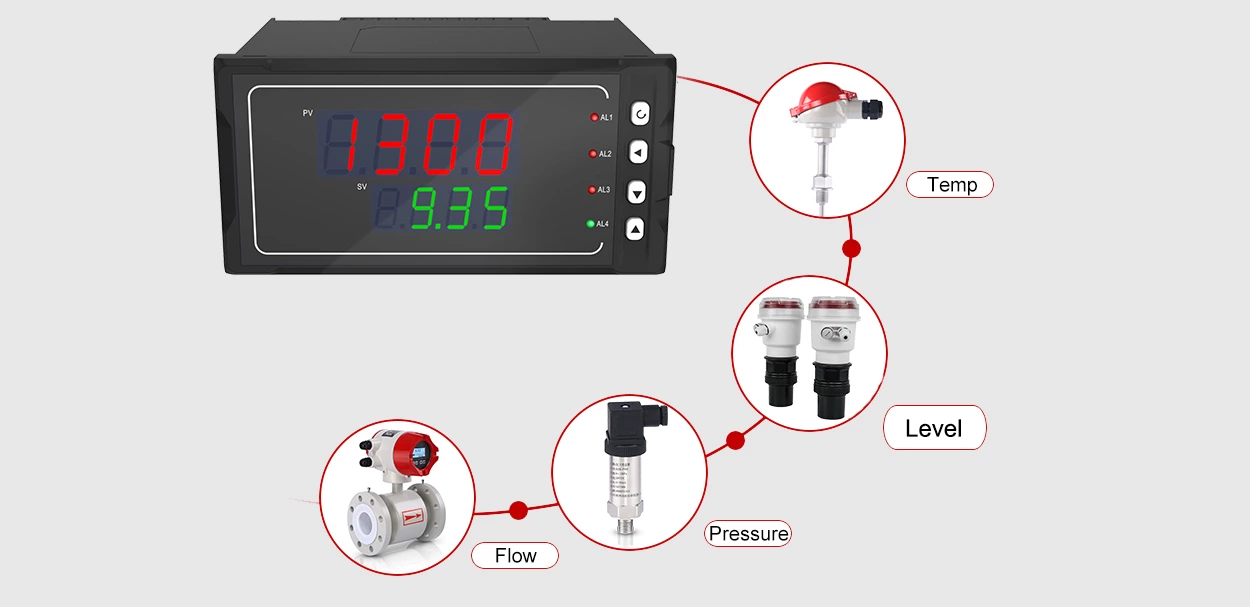

SUP-1300シリーズの簡単なファジーPIDレギュレータは、ファジーPID式を採用しており、測定精度は0.3％で操作が簡単です。7種類の寸法と33種類の信号入力が用意されています。温度、圧力、流量、液面、湿度などの工業プロセス定量測定に適用できます。あらゆる種類のエグゼキュータと組み合わせることで、電熱器具、電磁および電気制御弁のPID調整と制御が可能です。双方向アラーム、片方向制御出力、または標準MODBUSプロトコルを採用したRS485通信インターフェイス、片方向DC24Vフィード出力をサポートします。入力、出力、電源端は光電絶縁されています。100〜240V AC / DCまたは20〜29V DCスイッチ電源、標準スナップイン取り付け。動作温度：0〜50℃、相対湿度：5〜85％RH（凝固なし）。

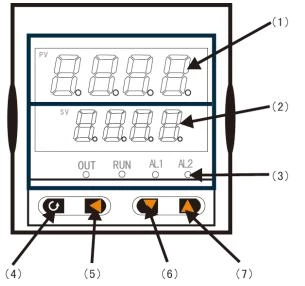

ディスプレイパネルのプロファイル

（１）PV表示（測定値）
(2) SVディスプレイ
測定モードでの入力タイプなどのパラメータを表示します。
パラメータ設定モードで設定値を表示します。
（３）一次警報（AL1）および二次警報表示灯、運転ランプ（RUN）および出力ランプ（OUT）。
（4）確認
（5）シフト
（6）減少
（7）増加
殻から芯を取り出す方法：
機器のコアはシェルから取り外すことができます。フロントパネルの両側にあるバックルを押し、フロントパネルを押してコアとシェルを分離します。取り付ける際は、コアをシェルに挿入し、バックルで固定することで保護規格に適合します。

高輝度ディスプレイ
デュアルスクリーン3桁LEDデジタルディスプレイPCマスク
高い透明性、滑らかな表面
優れた耐老化性

タッチボタン
高品質のシリコンボタンを使用
繊細な操作と長寿命
良いタッチと良い回復

換気と放熱
両側に穴が開いており、対流換気により機器の長期にわたる高温動作を保証します。

カバー保護の制限
配線図----正しい配線を確認するため
配線カバー --- 配線の安全性を確保

埋め込みインストール
ダイヤル穴、標準サイズ
バックルで固定するので取り付け簡単

複数の出力タイプが利用可能

• 4～20mA（RL≤500Ω）
• 1～5V（RL≥250kΩ）
• 0~10mA(RL≤1KΩ）
• 0～5V（RL≥250kΩ）
• 0~20mA(RL≤500Ω）
• 0～10V（RL≥4kΩ）
• リレーノード出力
• SCRゼロクロストリガーパルス出力
• ソリッドステートリレー駆動電圧出力

複数の制御方法が利用可能

• ポジティブアクティング冷凍制御
• 反応加熱制御
• 位置制御
• ファジーPID調整制御
