この計器は 2 列 3 桁の数字チューブで表示され、さまざまな RTD/TC 入力信号タイプ (オプション) が 0.3% の精度で選択可能。5 つのサイズがオプションで選択可能。双方向アラーム機能をサポートし、アナログ制御出力またはスイッチ制御出力機能を備え、オーバーシュートのない正確な制御が可能です。
ダブル4桁LEDディスプレイ。
5 種類の寸法が利用可能です。
標準スナップインインストール。
電源：AC / DC100〜240V（AC / 50-60Hz）消費電力≤5W、DC 12〜36V消費電力≤3W
| 製品 | 経済的な3桁表示ファジーPID温度コントローラ |
| モデル | SUP-130T |
| 寸法 | 96×96×110mm 96×48×110mm 48×96×110mm 72×72×110mm 高さ48×48×110mm |
| 測定精度 | ±0.3%FS |
| トランスミッション出力 | アナログ出力----4-20mA（RL≤500Ω）、1-5V（RL≥250kΩ） |
| アラーム出力 | 上限・下限警報機能付き、警報復帰差設定付き；リレー接点容量： AC125V/0.5A(小)DC24V/0.5A(小)（抵抗負荷） AC220V/2A(大)DC24V/2A(大)（抵抗負荷） 注意：負荷がリレー接点容量を超える場合は、負荷を直接運ばないでください。 |
| 電源 | AC/DC100~240V (AC/50-60Hz) 消費電力≤5W DC 12〜36V 消費電力≤3W |
| 使用環境 | 動作温度（-10～50℃）結露・氷結なし |
経済的な3桁ディスプレイのファジーPID温度コントローラは、モジュール構造になっており、操作が簡単でコスト効率が高く、軽工業機械、オーブン、実験装置、加熱/冷却、および0〜999°Cの温度範囲の他の対象物に適用できます。機器は2列3桁の数字チューブで表示され、オプションでさまざまなRTD / TC入力信号タイプがあり、精度は0.3％です。5つのサイズがオプションで、2ウェイアラーム機能をサポートし、アナログ制御出力またはスイッチ制御出力機能があり、オーバーシュートのない正確な制御が可能です。入力端子、出力端子、電源端子は光絶縁、100〜240V AC / DCまたは12〜36V DCスイッチング電源、標準スナップオン取り付け、周囲温度0〜50°C、相対湿度5〜85％RH（結露なし）です。
端子の割り当てと寸法

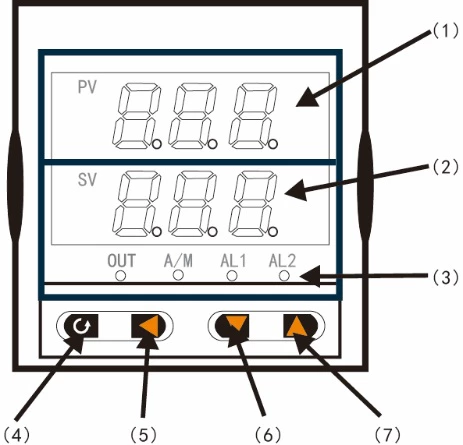

（１）PV表示窓（測定値）
(2) SV表示窓
測定状態では制御目標値を表示します。
パラメータ設定状態では設定値を表示します。
（３）第１警報（AL1）および第２警報（AL2）インジケータ、手動ライト（A/M）および出力ライト（OUT）
(4) キーの確認
(5) シフトキー
(6) 下キー
(7) 上キー
高輝度ディスプレイ
デュアルスクリーン3桁LEDデジタルディスプレイPCマスク
高い透明性、滑らかな表面
優れた耐老化性
タッチボタン
高品質のシリコンボタンを使用
繊細な操作と長寿命
良いタッチと良い回復
換気と放熱
両側に穴が開いており、対流換気により機器の長期にわたる高温動作を保証します。
カバー保護の制限
配線図----正しい配線を確認するため
配線カバー --- 配線の安全性を確保
埋め込みインストール
ダイヤル穴、標準サイズ
バックルで固定するので取り付け簡単

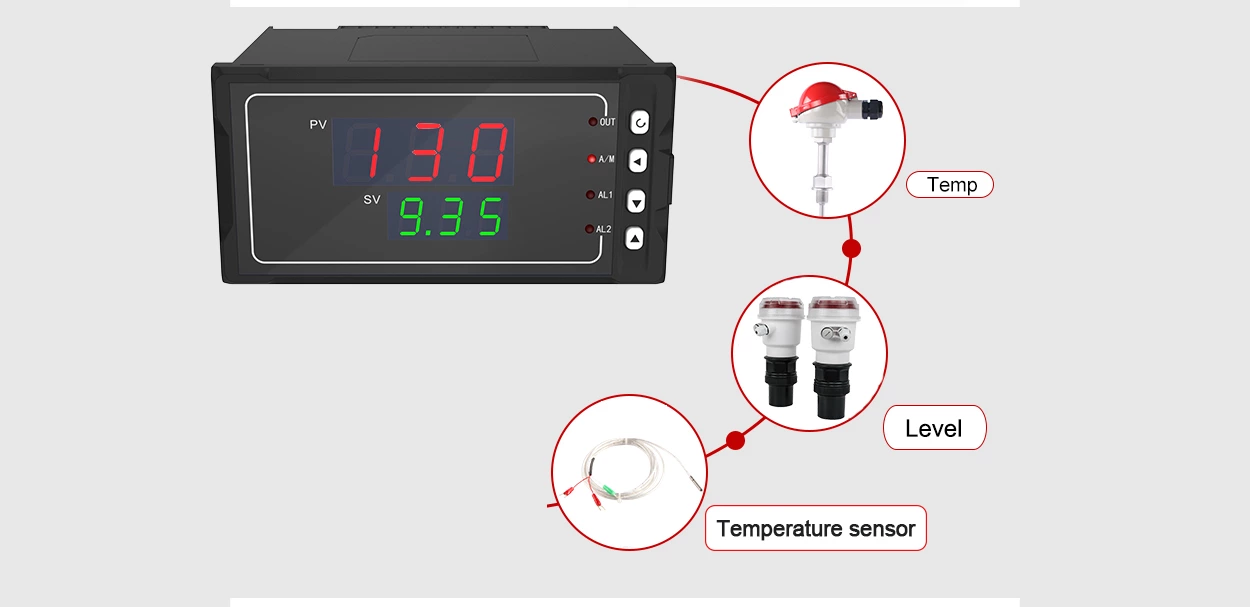

入力信号タイプリスト:
| 卒業番号 Pn | 信号の種類 | 測定範囲 | 卒業番号 Pn | 信号の種類 | 測定範囲 |
| 0 | TC B | 100～999℃ | 5 | TC J | 0～999℃ |
| 1 | TC S | 0～999℃ | 6 | TC R | 0～999℃ |
| 2 | TC K | 0～999℃ | 7 | TC N | 0～999℃ |
| 3 | TC E | 0～999℃ | 11 | RTD Cu50 | -50～150℃ |
| 4 | TC T | 0～400℃ | 14 | RTD Pt100 | -199～650℃ |
