LCD流量計は、主に地域セントラルヒーティングにおけるサプライヤーと顧客間の取引規律、蒸気計算、高精度流量測定を目的として設計されています。32ビットARMマイクロプロセッサ、高速AD、大容量ストレージを搭載したフル機能の二次計器であり、表面実装技術を全面的に採用しています。

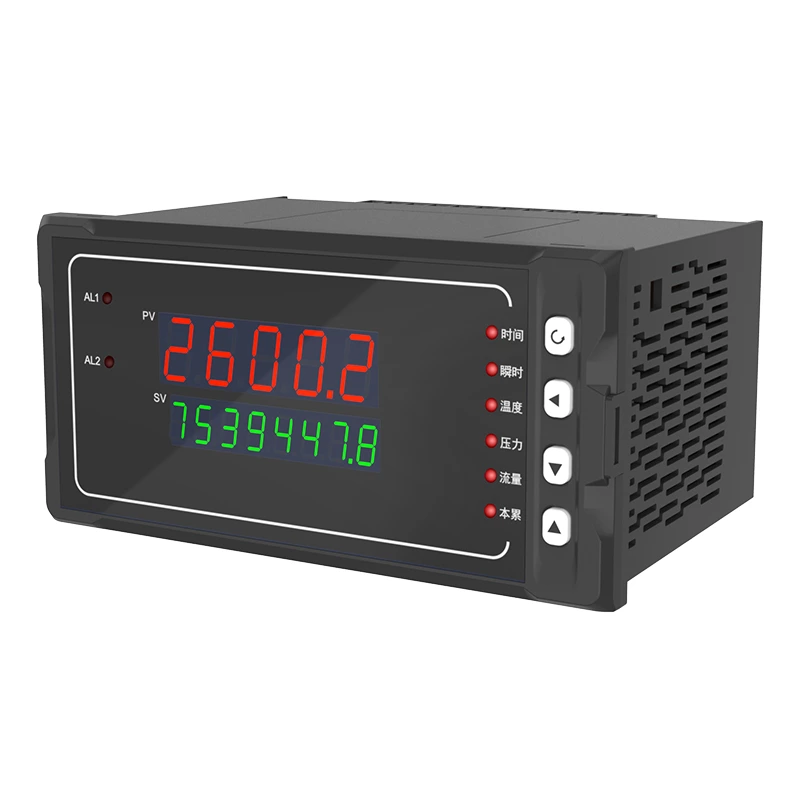

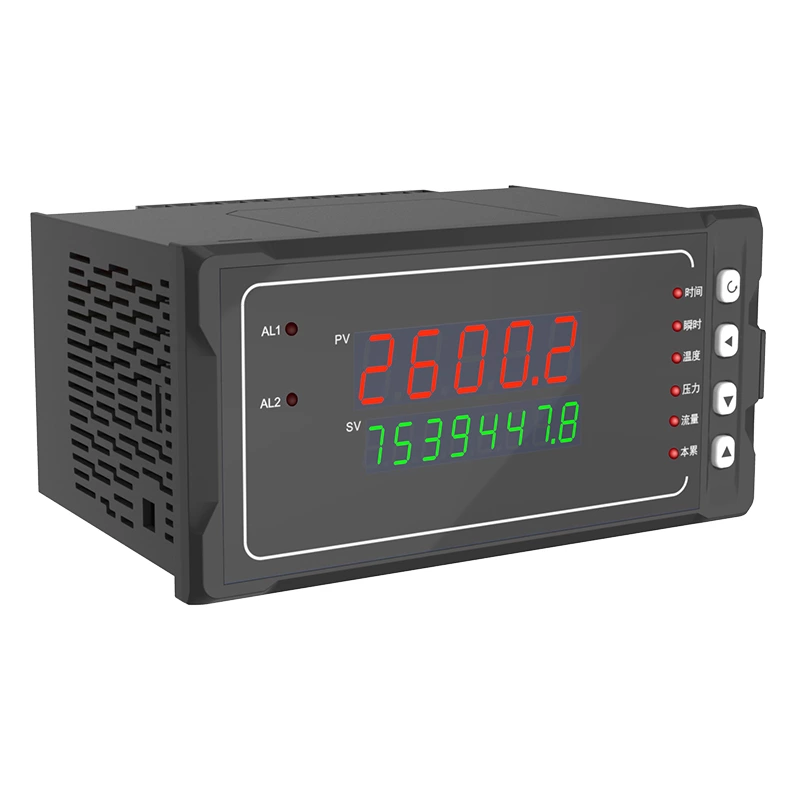

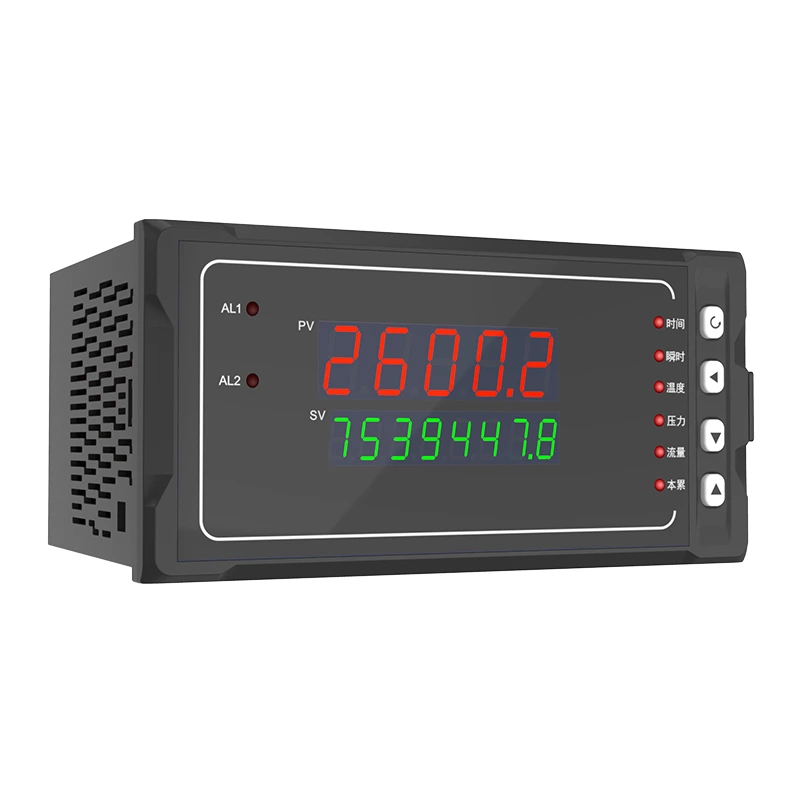

ダブル4桁LEDディスプレイ。
2 種類の寸法が利用可能です。
標準スナップインインストール。
電源：AC100〜240V（周波数50 / 60Hz） DC 12〜36V
| 製品 | LCD 流量（熱）積算計 / レコーダー |
| モデル | SUP-2600 |
| 外形寸法 | 160×80×110mm（横置） 80×160×110mm（縦置） |
| 測定精度 | 0.2%FS±1字 |
| 出力時許容負荷 | ≤500 Ω（電流）、≥250 kΩ（電圧） |
| 消費電力 | ≤6 W |
| 電源 | AC100~240V (周波数 50/60Hz) DC 12〜36V |
| 使用環境 | 周囲温度：0～50 ℃；相対湿度：≤85 %RH；強腐食性ガスを避けること |
| 通信 | 標準の MODBUS 通信プロトコルを採用し、RS-485 の通信距離は最大 1 km、RS-232 の通信距離は最大 15 m。 注：計器に通信機能を搭載する場合、通信コンバータはアクティブ型の使用を推奨する。 |
LCD流量計は、主に地域セントラルヒーティングにおけるサプライヤーと顧客間の取引規律、蒸気計算、高精度流量測定を目的として設計されています。32ビットARMマイクロプロセッサ、高速AD、大容量ストレージを搭載したフル機能の二次計器です。表面実装技術を全面的に採用し、堅牢な保護・絶縁設計により、優れたEMC性能と高い信頼性を実現しています。RTOS、USBホスト、高密度フラッシュメモリを搭載し、720日間のサンプリングデータを記録できます。飽和蒸気と過熱蒸気を自動識別し、蒸気加熱のプロセス監視や量制御にも使用できます。

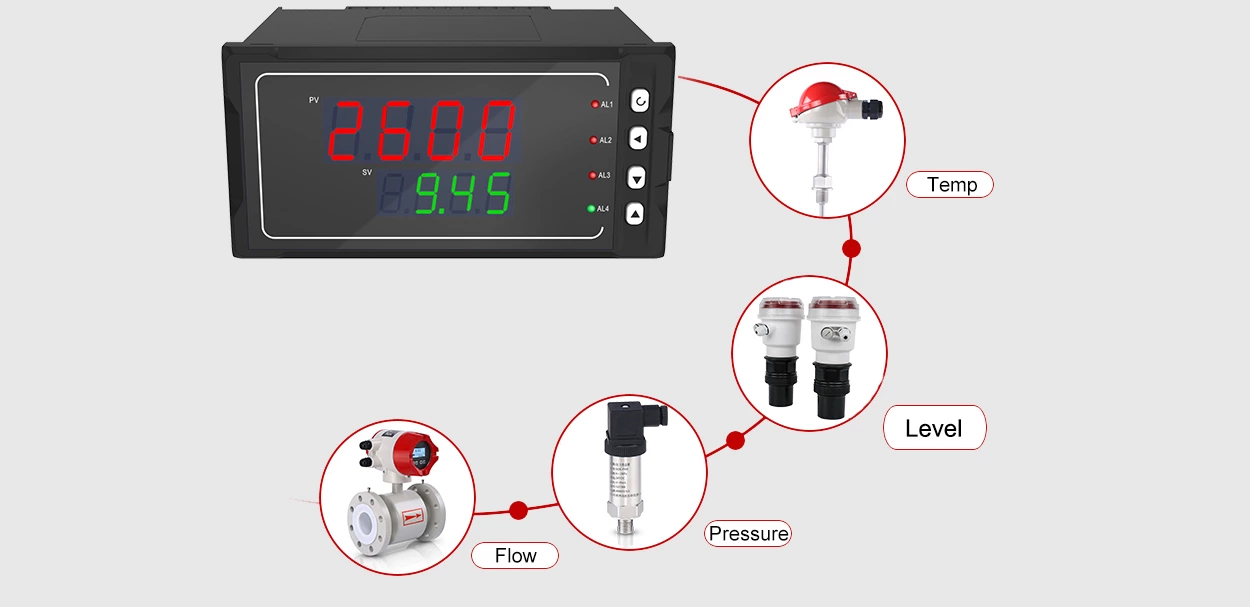

入力信号タイプ:
| 信号の種類 | 測定範囲 | 信号の種類 | 測定範囲 |
| B | 400～1800℃ | BA2 | -200.0～600.0℃ |
| S | -50～1600℃ | 0～400Ωの線形抵抗 | -9999～99999 |
| K | -100～1300℃ | 0～20mV | -9999～99999 |
| E | -100～1000℃ | 0～100 mV | -9999～99999 |
| T | -100.0～400.0℃ | 0～20mA | -9999～99999 |
| J | -100～1200℃ | 0～10mA | -9999～99999 |
| R | -50～1600℃ | 4～20mA | -9999～99999 |
| 北 | -100～1300℃ | 0～5V | -9999～99999 |
| F2 | 700～2000℃ | 1～5V | -9999～99999 |
| Wre3-25 | 0～2300℃ | 0〜10Vカスタマイズ | -9999～99999 |
| Wre5-26 | 0～2300℃ | √0～10mA | 0～99999 |
| Cu50 | -50.0～150.0℃ | √4～20mA | 0～99999 |
| Cu53 | -50.0～150.0℃ | √0～5V | 0～99999 |
| Cu100 | -50.0～150.0℃ | √1～5V | 0～99999 |
| Pt100 | -200.0～650.0℃ | 頻度 | 0～10KHz |
| BA1 | -200.0～650.0℃ |
