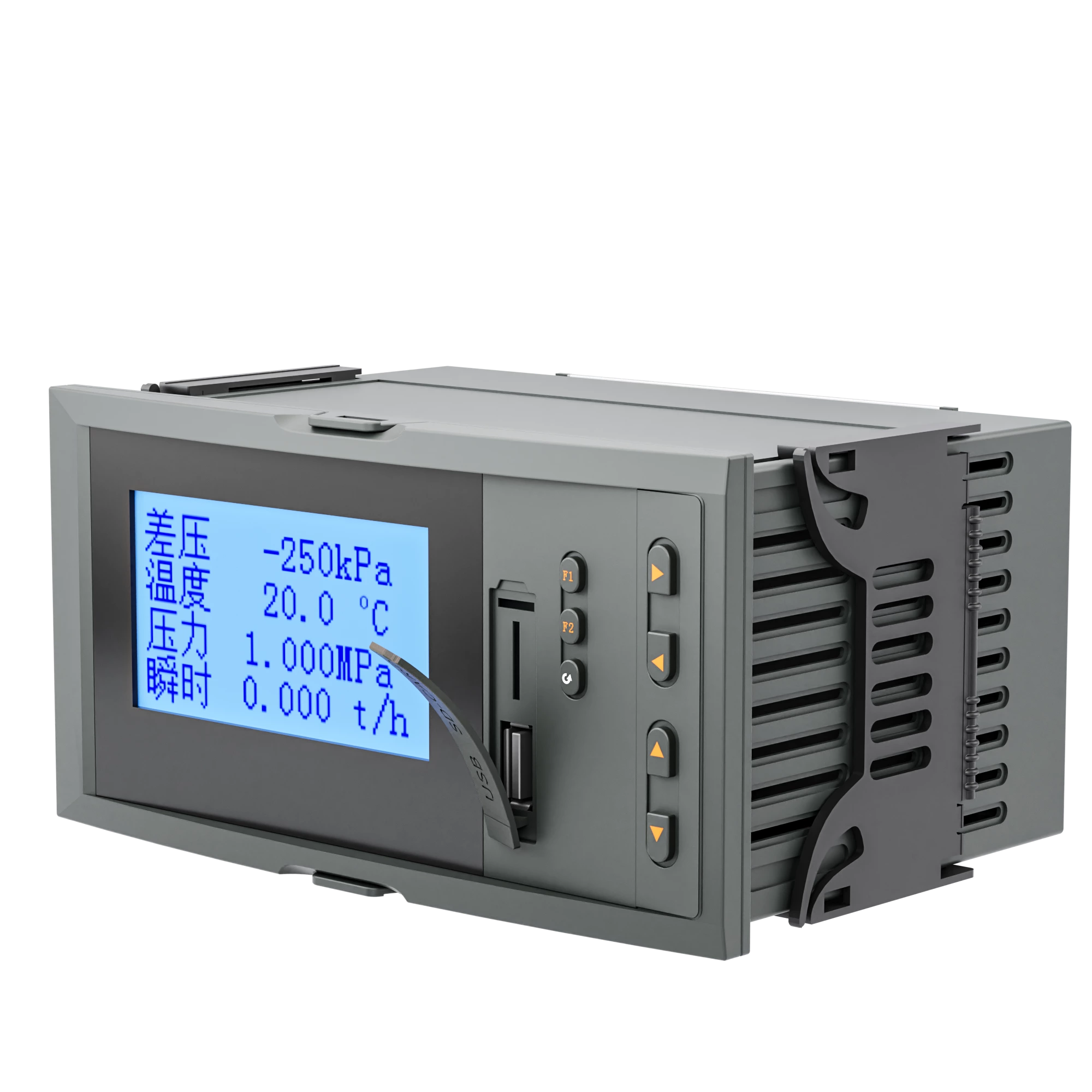

SUP-7610 LCD フロー トータライザーは、主に地域のセントラル ヒーティングにおけるサプライヤーと顧客間の取引規律、蒸気の計算、および高精度のフロー測定を目的として設計されています。
【用途】：
電流: 0-20mA、0-10mA、4-20mA;
電圧: 0-5V、1-5V、0-10V (カスタマイズ)）、0～20mV、0～100mV。
熱電対: B、S、K、E、T、J、R、N など。
RTD および抵抗: Pt100、Cu50、、Cu53、Cu100、BA1、BA2;
周波数: 0〜10kHz、矩形波/正弦波/方形波。
測定精度：最大0.2% FS ±1d
広い電源範囲: AC 100 ～ 240 V または DC 12 ～ 36 V。
低消費電力：≤ 5W;
0 ～ 50°C、≤85% RH 環境に適した耐久性のあるパネルマウント設計。
| 測定入力 | ||
| 入力信号 |
電流: 0-20mA、0-10mA、4-20mA、; 入力インピーダンス: ≤100Ω ;入力電流の最大制限: ≤ 30mA | |
| 電圧: 0-5V、1-5V、0-10V (カスタマイズ)）、0～20mV、0～100mV;入力インピーダンス：500 kΩ以上 | ||
| 熱抵抗: Pt100、Cu50、Cu53、Cu100、BA1、BA2 | ||
| 線形抵抗：0～400Ω | ||
| 熱電対: B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 | ||
| 周波数信号：範囲：0～10KHz、波形：長方形、正弦波、方形波;最小分解能：1 Hz | ||
| 出力 | ||
| 出力信号 | アナログ出力: 4-20mA (負荷抵抗≤480Ω)、0-20mA (負荷抵抗≤480Ω)、0～10mA（負荷抵抗≤960Ω）、1～5V（負荷抵抗≥250KΩ）、0-5V（負荷抵抗≥250KΩ）、0-10V（負荷抵抗≥4KΩ）（カスタマイズ） | |
| 警報出力：リレー制御出力：AC220V/2A、DC24V/2A（抵抗負荷） | ||
| 給電出力: DC24V±1、負荷電流≤100mA | ||
| 通信出力：RS485/RS232、1200～19200bps、プロトコル：MODBUS RTU。通信距離：RS-485：1km、RS-232：15m。 | ||
| 包括的なパラメータ | ||
| 測定精度 | 0.2%FS±1d | |
| 設定モード | パラメータを設定するための軽いタッチコントロールパネル。停電の場合でもパラメータは永久に保存され、パスワードでロックして保護できます。 | |

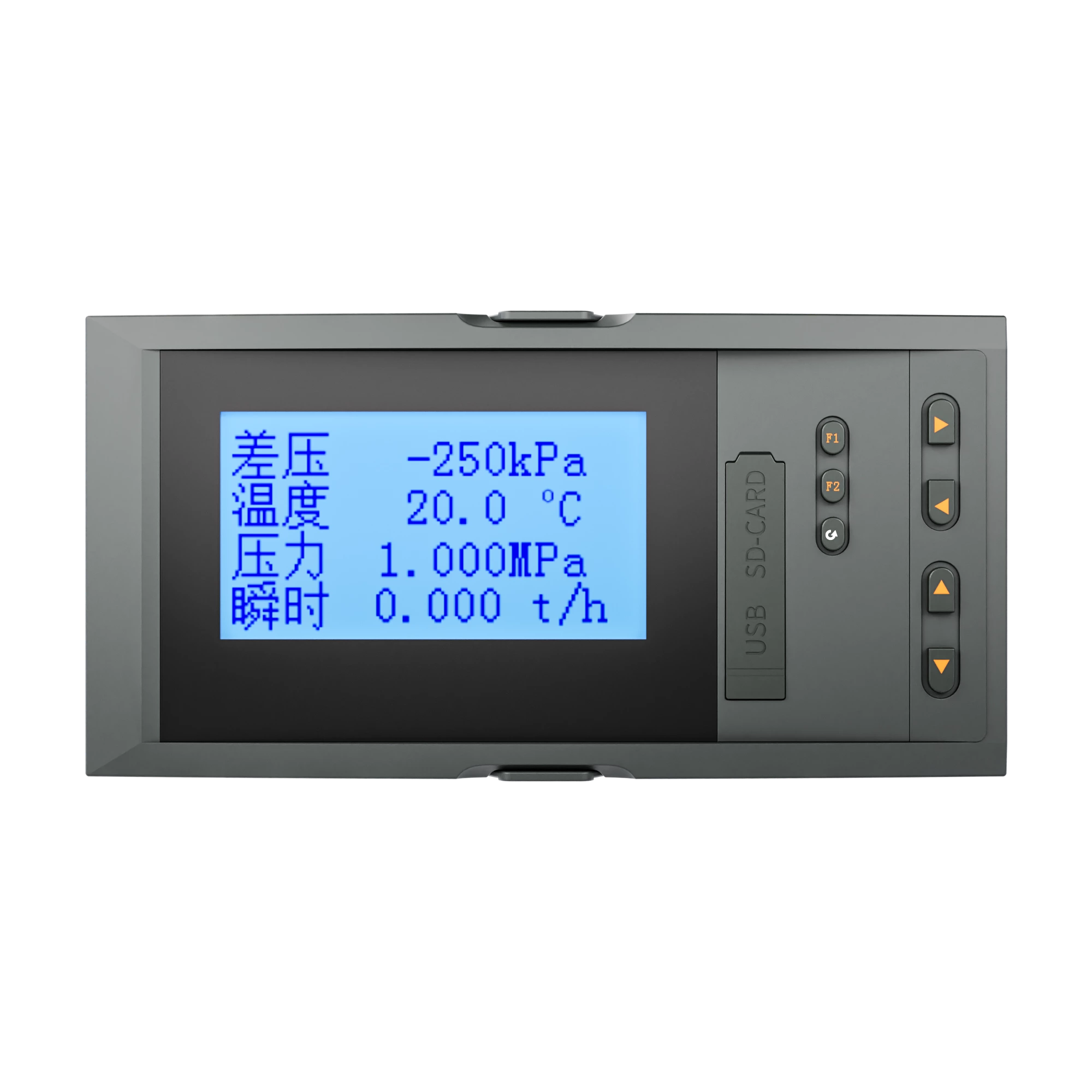

| 表示モード | 3.5インチ、128×64ピクセルのバックライト付きLCD画面（白画面に黒文字）。表示ページには、数字、曲線、棒グラフなどが含まれます。ページ切り替えはパネル上で簡単に行えます。履歴データの検索や、曲線の時間スケールの変更は、パネル上の適切なキー操作で行えます。 | |
| 記録間隔 | 9 つのオプションからお選びいただけます: 1 秒、2 秒、4 秒、6 秒、15 秒、30 秒、60 秒、120 秒、240 秒 | |
| 保管期間 | 3日間（記録間隔1秒）～720日間（記録間隔240秒） | |
| 印刷 | プリンタインターフェース：RS-232C；シリアルインターフェースプリンタ：SP-A40SH | |
| 動作環境 | 周囲温度：0～50℃、相対湿度：≤85％RH、強い腐食性ガスから遮断 | |
| 電源 | AC 100-240V（スイッチ電源）、50/60HZ; DC 12-36V（スイッチ電源） | |
| 消費電力 | ≤ 5W | |

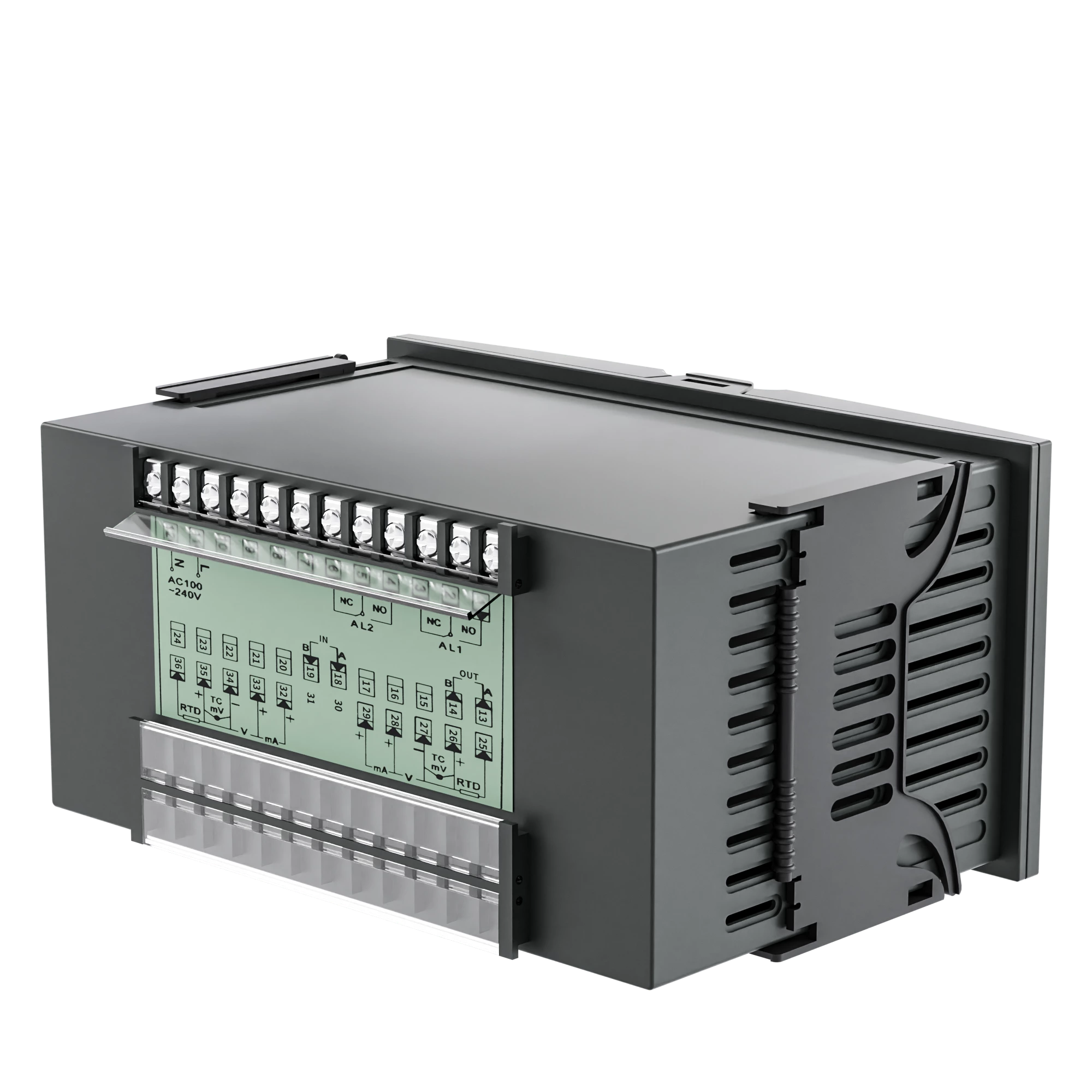

| 構造 | 標準パネルマウント計器構造 | |
【設計上の利点】 :
【対応フローセンサー】:
SUP-7610 LCD フロー トータライザーは、主に地域のセントラル ヒーティングにおけるサプライヤーと顧客間の取引規律、蒸気の計算、および高精度のフロー測定を目的として設計されています。
32ビットARMマイクロプロセッサ、高速AD、大容量ストレージを搭載したフル機能の二次計測機器です。表面実装技術を全面的に採用しています。
堅牢な保護構造と絶縁設計により、優れたEMC性能と高い信頼性を備えています。RTOS、USBホスト、高密度フラッシュメモリを搭載し、720日間のサンプリングデータを記録できます。飽和蒸気と過熱蒸気を自動識別し、プロセス監視や蒸気加熱量制御にも使用できます。機器に記録された履歴データは、いつでもUSBディスクにコピーし、PC上のDTMソフトウェアで分析できます。オリフィスプレート、Vコーン、ボルテックスなどの各種流量センサーと併用できます。さらに、盗難防止機能や停電保護機能も備えています。
