圧力トランスデューサーはどのように動作するのでしょうか?
圧力トランスデューサーは、様々なシステムやプロセスにおける圧力の測定と監視を可能にすることで、様々な産業において重要な役割を果たしています。自動車用途から工業製造、航空宇宙工学に至るまで、圧力トランスデューサーは効率的な運用に不可欠な、正確で信頼性の高いデータを提供します。この記事では、圧力トランスデューサーの動作原理、構成部品、機能、そして用途について詳しく説明していきます。
導入
圧力は、多くの産業プロセスや科学応用において広く利用されている基本的な物理量です。圧力を正確に測定・監視するために、圧力トランスデューサーが用いられます。これらの装置は、加えられた圧力を、容易に測定・分析できる電気信号に変換します。
圧力トランスデューサーとは何ですか?
圧力トランスデューサーは、物理的な圧力測定値を電気信号に変換する装置です。油圧システム、空気圧システム、HVACシステムなど、圧力監視が不可欠な様々なシステムにおいて、重要な部品です。圧力トランスデューサーは、圧力変化に耐え、正確かつ確実に測定できるように設計されています。
圧力トランスデューサの種類
圧力トランスデューサーには様々な種類があり、それぞれ特定の用途と圧力範囲に適しています。一般的なタイプは以下のとおりです。
a. ひずみゲージ圧力トランスデューサー
ひずみゲージ式圧力トランスデューサーは、ひずみゲージをセンシング素子として使用します。圧力が加えられると、ひずみゲージが変形し、抵抗値が変化します。この抵抗値の変化が電気信号に変換され、正確な圧力測定が可能になります。
b. 静電容量式圧力トランスデューサー
静電容量型圧力トランスデューサーは、圧力による静電容量の変化の原理を利用しています。2枚の平行板と、その間に挟まれたダイヤフラムで構成されています。圧力が変化するとダイヤフラムが変位し、板間の距離が変化して静電容量が変化します。この変化が電気信号に変換されます。
c. 圧電圧力トランスデューサー
圧電式圧力トランスデューサーは、特定の材料が機械的応力を受けると電荷を発生する圧電効果を利用しています。圧力が加えられると、圧電結晶が変形し、加えられた圧力に比例した電荷が発生します。
圧力トランスデューサの動作原理
圧力トランスデューサーの動作原理は、機械的な圧力を電気信号に変換することです。具体的な動作メカニズムは、トランスデューサーの種類によって異なります。
ひずみゲージ式圧力トランスデューサーでは、圧力が加わるとひずみゲージが変形し、抵抗値が変化し、この抵抗値の変化がホイートストンブリッジ回路によって検出され、圧力に比例した電気出力に変換されます。
静電容量式圧力トランスデューサーは、ダイヤフラムの変位によって生じるプレート間の静電容量変化を監視することで圧力を測定します。この静電容量変化は電子回路によって検出され、対応する電気出力を生成します。
圧電式圧力トランスデューサーは、圧電結晶の変形に応じて電荷を発生させます。この電荷は増幅され、使用可能な電気信号に変換されます。
圧力トランスデューサのコンポーネント
一般的な圧力トランスデューサーは、その機能を可能にするいくつかの主要コンポーネントで構成されています。
a. センシング素子
センシング素子とは、トランスデューサーのうち、加えられた圧力を直接受ける部分です。トランスデューサーの種類に応じて、ひずみゲージ、ダイヤフラム、圧電結晶などが用いられます。
b. 信号調整回路
信号調整回路は、センシング素子によって生成された電気信号を処理します。信号を増幅、フィルタリングし、標準化された出力に変換することで、さらなる分析や測定に適した状態にします。
c. 出力インターフェース
出力インターフェースは、トランスデューサーが測定した圧力を伝達する手段です。アプリケーションの要件に応じて、アナログ電圧、電流、またはデジタル信号のいずれかの形式で出力できます。
校正と精度
正確で信頼性の高い測定を保証するために、圧力トランスデューサーは校正を受けます。校正とは、トランスデューサーの出力を既知の標準値と比較し、必要に応じて調整することです。トランスデューサーの精度と性能を長期にわたって維持するには、定期的な校正が不可欠です。
圧力トランスデューサーの精度は、フルスケール出力に対するパーセンテージで表されます。これは、真の値から予想される最大偏差を表します。通常、高精度の測定が不可欠なアプリケーションでは、より高精度のトランスデューサーが求められます。

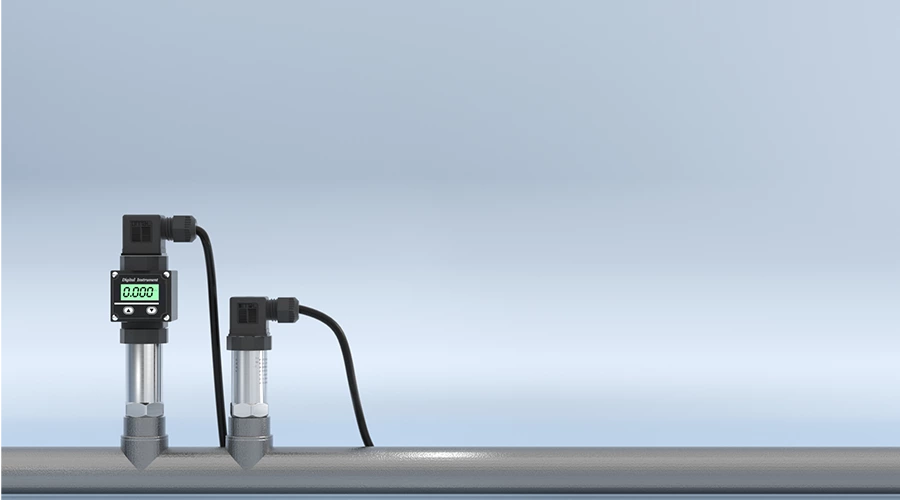

圧力トランスデューサの用途
圧力トランスデューサーは、様々な業界や用途で広く使用されています。主な用途としては、以下のようなものがあります。
- 自動車産業: エンジン管理システム、タイヤ空気圧監視。
- 工業製造：油圧および空気圧システム、プロセス制御、漏れ検査。
- 航空宇宙工学：航空機の飛行制御システム、エンジン監視。
- HVAC システム: 空気圧と流量の測定。
- 医療機器：血圧計、麻酔器。
利点と限界
圧力トランスデューサーには次のような利点があります。
- 正確で信頼性の高い圧力測定。
- コンパクトで軽量な設計。
- 広範囲の圧力測定機能。
- さまざまな媒体（液体、気体）に対応します。
- さまざまなシステムへの簡単な統合。
ただし、いくつかの制限もあります。
- 過圧または圧力スパイクの影響を受けやすい。
- 温度変化に対する敏感さ。
- 機械的な損傷に対する脆弱性。
今後の展開
技術の進歩に伴い、圧力トランスデューサーはさらに改良される可能性があります。今後の開発の可能性としては、以下のようなものが挙げられます。
- 小型デバイスへのコンパクトな統合を可能にする小型化。
- 耐久性と過酷な環境への耐性が向上しました。
- ワイヤレスおよびリモート監視機能。
- リアルタイムのデータ分析のための IoT (Internet of Things) ネットワークとの統合。

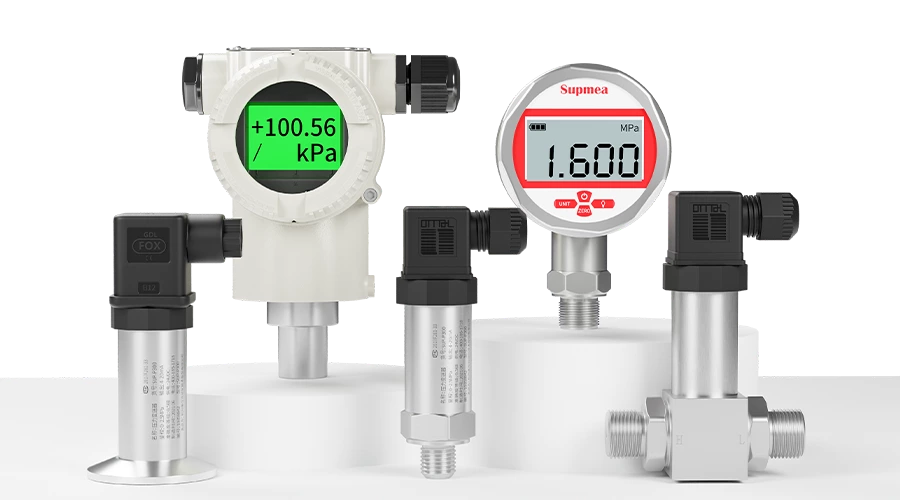

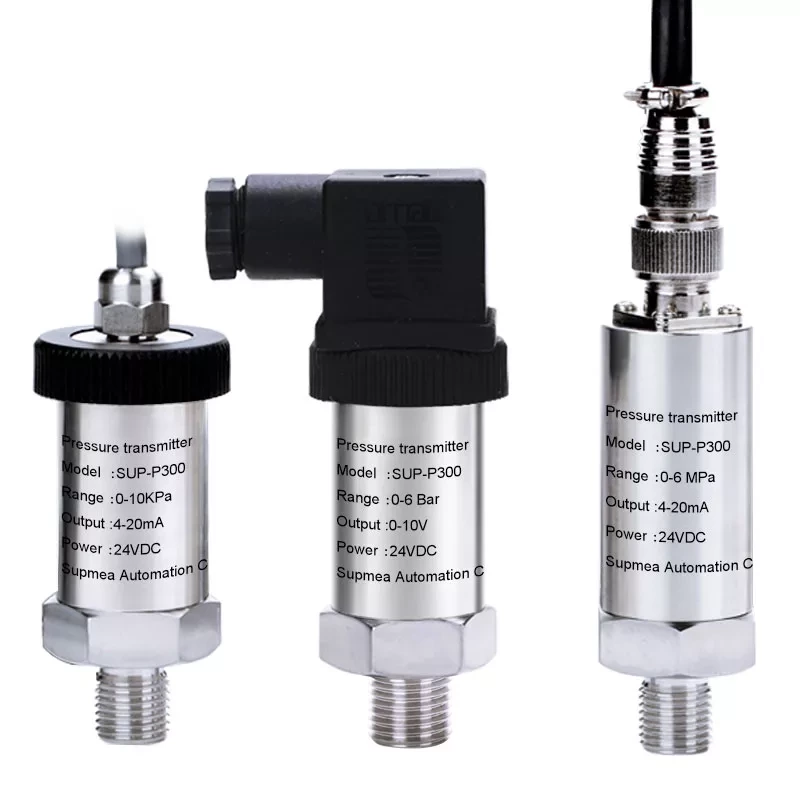

Supmea圧力トランスデューサー
Supmea圧力トランスデューサーは、高い精度と安定性で知られており、要求の厳しい産業環境に適しています。通常、圧力を検知し、電圧や電流信号などの電気出力に変換するセンシング素子で構成されています。
これらのトランスデューサーは、石油・ガス、化学処理、水処理、HVAC（暖房・換気・空調）など、幅広い業界で使用できます。プロセス制御、監視・制御システム、データ収集などに広く利用されています。
Supmeaは、さまざまな仕様と機能を備えた多様な圧力トランスデューサーを提供しており、特定のアプリケーション要件に対応します。これには、圧力範囲、精度レベル、出力信号、温度範囲、およびさまざまな流体との適合性などが含まれます。
Supmea 圧力トランスデューサを選択する際には、測定する必要がある圧力範囲、必要な精度、環境条件、および満たす必要のある特定の業界標準や規制などの要素を考慮することが重要です。
全体として、Supmea 圧力トランスデューサーは、幅広い産業用途に信頼性が高く正確な圧力測定ソリューションを提供し、プロセスの効率、安全性、制御に貢献します。
結論
圧力トランスデューサーは、様々な用途における圧力の測定と監視に欠かせないツールです。機械的な圧力を電気信号に変換し、正確で信頼性の高いデータを提供します。その動作原理、構成部品、そして用途を理解することで、圧力トランスデューサーが様々な産業における効率的かつ安全な操業の確保に果たす重要な役割を理解することができます。
よくある質問
Q1: 圧力トランスデューサーと圧力ゲージの違いは何ですか?
圧力トランスデューサーは圧力を電気信号に変換しますが、圧力ゲージは機械的な機構を通じて圧力を直接示します。
Q2: 圧力トランスデューサーは正圧と負圧の両方を測定できますか?
はい、圧力トランスデューサーは、設計と範囲に応じて、正圧と負圧の両方を測定できます。
Q3: 圧力トランスデューサーは流体圧力の測定にのみ使用されますか?
いいえ、圧力トランスデューサーは流体（液体と気体）と特定の固体材料の両方の圧力を測定できます。
Q4: 圧力トランスデューサーはどのくらいの頻度で校正する必要がありますか?
正確な測定を保証するために、圧力トランスデューサーは製造元のガイドラインまたは業界標準に従って定期的に校正する必要があります。
Q5: 圧力トランスデューサーは高圧環境に耐えられますか?
圧力トランスデューサーは、適切な材料と構築技術を選択することで、高圧環境に耐えるように設計できます。
