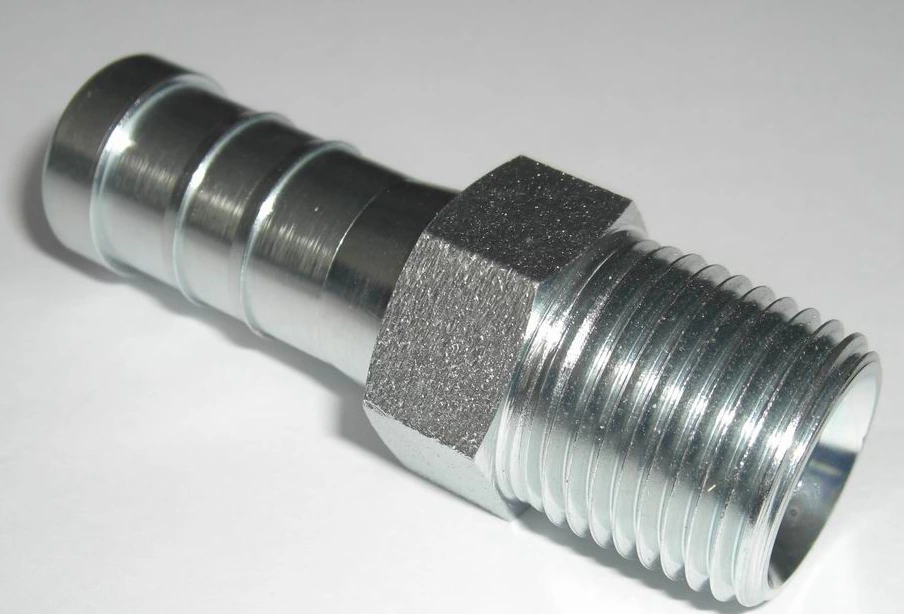

ねじの種類ガイド：産業機器用BSP、NPT、ISO

時間： 2025-06-13 | 読む: 24

産業機器に適したねじの種類を選択する

グローバル計装システムにおける漏れのない接続のための実践的なエンジニアガイド

産業用計装機器において、適切なねじの種類を選択することは、漏れ防止、耐圧性、そして規格適合性を確保する上で非常に重要です。圧力トランスミッター、バルブ、流量センサーなどを接続する場合、メートルねじ（ISO）、BSP（英国規格管用ねじ）、NPT（米国規格管用ねじ）のいずれかを選択することで、システム性能とグローバルな互換性が左右される可能性があります。

1. 基本を理解する：重要なねじ山形状

公称直径

主な外ねじまたは内ねじの直径（mm またはインチ）。

ピッチ

ねじ山の山と山の間の距離 - 細いねじは振動に抵抗し、太いねじは組み立てが簡単です。

側面角度

BSP の場合は 55°、メートル法および NPT の場合は 60° — 応力分散とシーリングの鍵となります。

テーパー vs. パラレル

テーパーねじ (例: NPT、BSPT) はセルフシールです。平行ねじ (例: G、M) には O リングまたはシーラントが必要です。

2. ねじの種類の比較

メートルねじ（ISO）

フォーマット： M20×1.5

用途:非圧力継手、センサーハウジング、電気導管。

地域:中国、EU、英語圏以外の国で広く使用されています。

精密でコスト効率が高く、機械加工が簡単です。

追加のシーリング要素が必要です。

英国規格パイプ（BSP）

タイプ: G (平行)、R/Rc (テーパー)

用途:圧力トランスミッターの場合は G1/4 インチ、蒸気ラインの場合は R1/2 インチ。

地域:英国、EU、英連邦諸国。

BSPT はガス/蒸気ラインに信頼性の高いシールを提供します。

G スレッドは、ロック/シーラントのない高振動システムには適していません。

NPTねじ（ASME B1.20.1）

フォーマット: 1/2″ NPT

用途:石油・ガス、化学プラント、API/ASME システム。

地域:北米、ラテンアメリカ、中東。

セルフシール式で高圧システムに最適です。

アダプタなしでは BSP/ISO と互換性がありません。

3. 選び方 – 実践的な選択ガイド

使用事例	おすすめスレッド	なぜ
低圧空気（≤10 bar）	G + Oリング	組み立てと再作業が簡単
高圧ガス（≥50 bar）	NPTまたはBSPT	金属同士のシール、ガスケット不要
腐食性流体	ISO（M）+PTFE	化学的に不活性な継手と互換性あり
振動しやすい機械	ISO細目ねじ/NPT	時間が経っても緩みにくい
