溶剤に適した流量計の種類は何ですか?

溶剤を使用する工業プロセスでは、効率を維持し、製品の品質を確保するために、流量を正確に測定することが不可欠です。溶剤に適した流量計を選択することは、漏れ、不正確な測定、機器の損傷といった潜在的な問題を防ぐために不可欠です。この記事では、様々なタイプの流量計を解説し、溶剤測定に最適な流量計を推奨します。

はじめに：溶媒の流量測定の重要性

化学処理、製薬、石油・ガスなど、多くの産業において、溶媒は様々なプロセスにおいて重要な役割を果たしています。溶媒流量を正確に測定することで、混合比、反応速度、そしてプロセス全体の効率を正確に制御することができます。不適切な流量測定は、品質問題、溶媒の無駄、さらには危険な状況につながる可能性があります。したがって、信頼性と精度の高い測定を実現するには、適切な流量計を選択することが不可欠です。

溶媒測定における課題

溶剤の測定は、その化学的性質により特有の課題を伴います。溶剤は、粘度、揮発性、腐食性、そして様々な材料との適合性において多様です。これらの特性は、流量計の性能と精度に影響を与える可能性があります。アルコールなどの低粘度溶剤では、重油などの高粘度溶剤とは異なるタイプの流量計が必要になる場合があります。溶剤用流量計を選定する際には、これらの課題を考慮することが重要です。

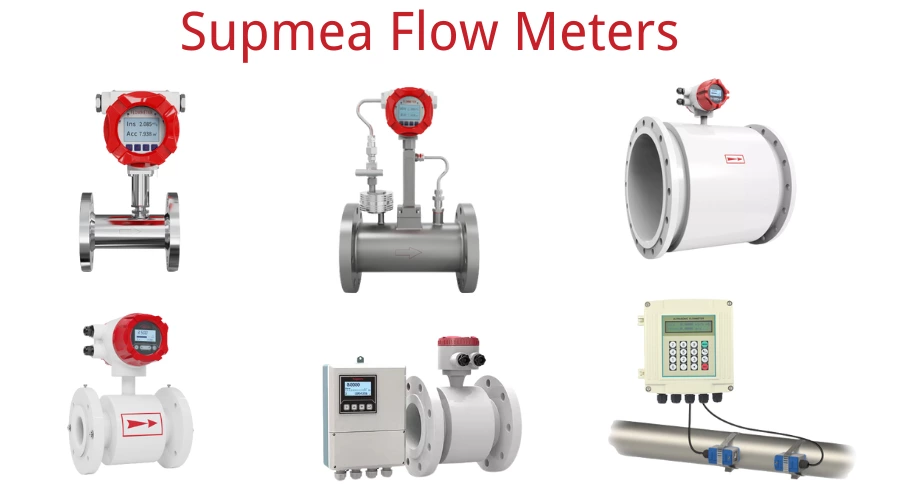

流量計の種類

市場には様々な種類の流量計があり、それぞれ動作原理が異なり、様々な用途に適しています。ここでは、一般的に使用されている流量計の種類とその特徴をいくつか見ていきましょう。

容積流量計

容積流量計は、流体を特定の体積に分割し、チャンバーへの充填と排出の回数を測定することで動作します。この流量計は低流量から中流量の測定に適しており、粘性液体によく使用されます。しかし、溶剤の場合、容積流量計は複雑な設計のため、溶剤による損傷や漏れが発生しやすいという課題に直面することがあります。

タービン流量計

タービン流量計は、流体が流れる際に回転するブレード付きのローターを使用します。回転速度は流量に比例するため、正確な測定が可能です。タービン流量計は低粘度の流体によく使用されますが、蒸気圧の高い溶剤やローターの摩耗を起こしやすい溶剤では、測定が困難になる場合があります。

磁気流量計

磁気流量計（電磁流量計とも呼ばれる）は、ファラデーの電磁誘導の法則を利用して流量を測定します。非常に高精度で、溶剤を含む幅広い流体に適しています。磁気流量計は流体と接触する可動部品がないため、損傷や詰まりが発生しにくいという利点があります。ただし、導電性の低い溶剤の測定には限界がある場合があります。

超音波流量計

超音波流量計は、音波を用いて流量を測定します。流体の速度は、伝搬時間法またはドップラー法のいずれかを用いて測定します。超音波流量計は非侵入型で、溶剤を含む様々な種類の流体に対応できます。ただし、溶剤中の気泡や粒子状物質の存在によって精度が影響を受ける可能性があります。

コリオリ流量計

コリオリ流量計は、コリオリ効果を利用しています。コリオリ効果とは、流体の運動量によって管がねじれ、質量流量に比例した位相シフトが生じる現象です。コリオリ流量計は、堅牢な設計と様々な流体特性に対応できるため、高精度で溶剤の測定に適しています。高粘度溶剤にも対応し、優れた精度と再現性を備えています。

渦流量計

渦流量計は、流体がブラフボディの周囲で振動する原理を利用して流量を測定します。渦が発生すると、その周波数は流体の速度に比例します。渦流量計は溶剤を含む様々な流体に適していますが、低流量や腐食性の高い溶剤では、ブラフボディの経年劣化につながるため、問題が生じる可能性があります。

熱式質量流量計

熱式質量流量計は、加熱されたセンサーと流体間の対流熱伝達を測定します。熱伝達は質量流量に比例するため、正確な測定が可能です。熱式質量流量計は低流量アプリケーションに適しており、溶剤を含む様々な種類の流体に対応できます。ただし、熱伝導率が異なるため、溶剤の種類ごとに校正が必要になる場合があります。

溶剤に適した流量計の選定基準

溶剤用流量計を選ぶ際には、正確で信頼性の高い測定を実現するために、いくつかの要素を考慮する必要があります。評価すべき重要な基準は以下のとおりです。

化学的適合性

流量計の材質は、化学反応や材料の劣化を防ぐため、溶媒との適合性が必要です。腐食性の高い溶媒を使用する場合は、耐腐食性に優れた特殊な材料で作られた流量計が必要になる場合があります。

正確さと精度

流量計は、特定の用途に必要なレベルの精度と精密度を提供する必要があります。流量範囲、必要な測定分解能、そして流量計の全体的な精度を考慮してください。

流量範囲

流量計が、アプリケーションで使用する溶剤の想定流量に適していることを確認してください。流量計によっては、低流量または高流量で制限があるものもありますので、必要な範囲をカバーする流量計を選択することが重要です。

圧力と温度条件

溶媒の動作圧力と温度範囲を考慮してください。選択した流量計が、精度や信頼性に悪影響を与えることなく、これらの条件に対応できることを確認してください。

メンテナンスとコストの考慮事項

流量計に関連するメンテナンス要件とコストを評価します。流量計によっては、定期的な校正、清掃、部品交換が必要になる場合があります。長期的なコストとメンテナンスサポートの可用性を評価します。

溶剤用推奨流量計

前述の考慮事項に基づくと、次の流量計は溶剤の測定に適しています。

コリオリ流量計

コリオリ流量計は、卓越した精度、精密度、信頼性を備えています。高粘度液体を含む幅広い溶媒に対応し、流体特性の変化の影響を受けません。コリオリ流量計は、高精度な測定が不可欠な用途で広く選ばれています。

磁気流量計

磁気流量計は汎用性が高く、溶剤を含む様々な流体に適しています。正確な測定が可能で、損傷や詰まりが発生しにくいのが特徴です。中程度の導電性を持つ溶剤に最適です。

熱式質量流量計

熱式質量流量計は、溶媒を使用する低流量アプリケーションに最適です。優れた精度と比較的メンテナンスの手間がかかりません。ただし、熱伝導率の異なる様々な溶媒を使用する場合は、適切な校正が不可欠です。

結論

工業プロセスにおいて溶剤を扱う場合、正確な流量測定は不可欠です。信頼性の高い測定を確保し、プロセス効率を維持するには、適切な流量計を選択することが不可欠です。溶剤用流量計を選定する際には、化学的適合性、精度要件、流量範囲、圧力および温度条件、そしてメンテナンス要因を考慮してください。コリオリ流量計、磁気流量計、熱式質量流量計は、その精度、信頼性、そして様々な流体特性への適合性から、溶剤測定に推奨される選択肢です。

よくある質問

Q 1: すべての流量計は溶媒の測定に使用できますか?

すべての流量計が溶剤の測定に適しているわけではありません。溶剤用流量計を選定する際には、化学的適合性、粘度、腐食性、その他の流体特性といった要素を考慮することが重要です。

Q 2: 溶媒にコリオリ流量計を使用する利点は何ですか?

コリオリ流量計は、流体特性が変化しても優れた精度を提供します。高粘度溶媒にも対応し、信頼性の高い測定結果を提供するため、重要な用途に最適です。

Q 3: 磁気流量計は腐食性溶剤に適していますか?

磁気流量計は一般的に耐腐食性があり、腐食性溶剤にも適しています。ただし、特定の溶剤との適合性を確保するために、適切なライニング材料を備えた流量計を選択することが重要です。

Q 4: 熱質量流量計は、異なる溶媒ごとに校正が必要ですか?

熱式質量流量計は、熱伝導率の異なる様々な溶媒を測定する際に、校正調整が必要になる場合があります。校正により、正確な測定が保証され、流体特性の変動を補正することができます。

Q 5: 超音波流量計は高粘度の溶剤に対応できますか?

超音波流量計は、溶剤を含む幅広い流体に対応できます。ただし、高粘度溶剤では気泡や微粒子の存在によって精度が影響を受ける可能性があります。最適な性能を得るには、適切な設置とメンテナンスが不可欠です。
