電磁流量計は導電性液体の流量測定にのみ適用可能で、給水、下水処理、工業用化学測定などに幅広く使用されています。リモートタイプは高いIP保護等級を備え、変換器と変換器をさまざまな場所に設置できます。出力信号はパルス、4-20mA、またはRS485通信から選択できます。
精度: ±0.5%FS(流量≥1m/s)、±0.5%FS±2mm/s(流量<1m/s)
再現性：0.16%
（実際に測定可能な導電率は50μS/cm以上とする）
侵入保護：コンパクト型：IP65；遠隔型：トランスミッター IP65（センサー IP65/IP68）
仕様
| 製品 | サニタリー型電磁流量計（マグネティックフローメータ） |
| モデル | SUP-LDGS |
| 口径 | DN15～DN1200 |
| 耐圧定格 | DN15 - DN250, PN≤1.6MPa |
| DN300~DN1000, PN≤1.0MPa | |
| DN1200~DN2000, PN≤0.6MPa | |
| 精度 | ±0.5% FS (流速 ≥ 1m/s); ±0.5% FS±2mm/s (流速 <1m/s) |
| 再現性 | 0.16% |
| ライニング材質 | ネオプレン（CR）、ポリウレタン（PU）、PTFE（F4）、FEP（F46）、PFA |
| 電極材質 | 316Lステンレス鋼、ハステロイC、ハステロイB、チタン（Ti）、タンタル（Ta）、白金（Pt） |
| 中温 | 一体型： CR：-10℃~70 ℃ UR：-10℃~60 ℃ PTFE/F46：-10℃~120 ℃ PFA：-10℃~120 ℃ |
| 分体型： CR：-10℃~70 ℃ UR：-10℃~ 60 ℃ PTFE/F46：-10℃~120 ℃ PFA：-10℃~180 ℃ |
|
| 周囲温度 | -10℃～55℃ |
| 電源 | 85～240VAC、50/60Hz / 22VDC～26VDC |
| 測定可能導電率 | 水：最小20μS/cm、その他：最小5μS/cm（実際に測定可能な導電率は50μS/cm以上とする） |
| 侵入保護 | コンパクト型：IP65 |
| 遠隔型：トランスミッター IP65（センサー IP65/IP68） | |
| 製品規格 | JB/T 9248-2015 |
測定原理
電磁流量計はファラデーの法則に基づいて動作し、導電率が5μs/cm以上で流量範囲が0.2～15m/sの導電性媒体を測定します。電磁流量計は、パイプを通る液体の流速を測定する容積流量計です。
磁気流量計の測定原理は、次のように説明できます。液体が流量 v で直径 D のパイプを通過すると、パイプ内に励磁コイルによって磁束密度 B が生成され、流速 v に比例した次の起電力 E が生成されます。
E=K×B×V×D
| どこ： E－誘導起電力 K－メートル定数 B－磁気誘導密度 V－測定管の断面における平均流速 D－測定管の内径 |
 |
導入

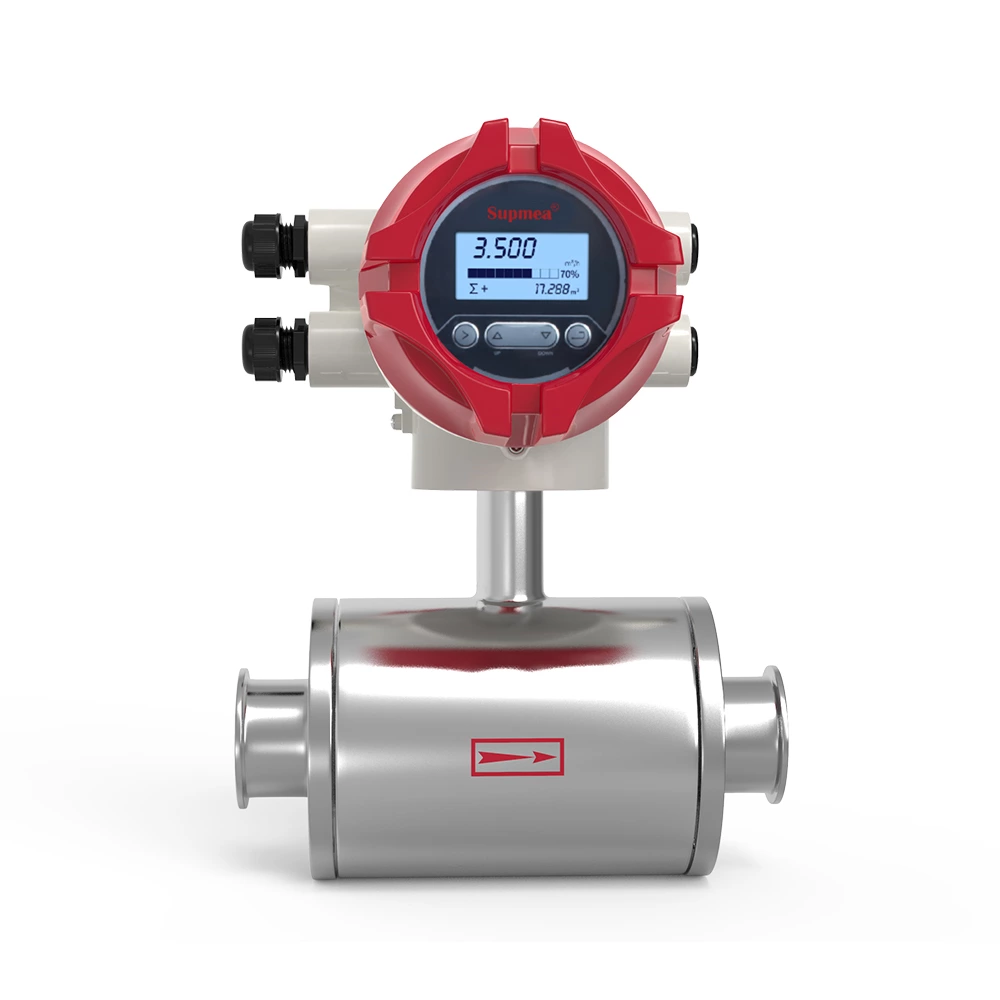

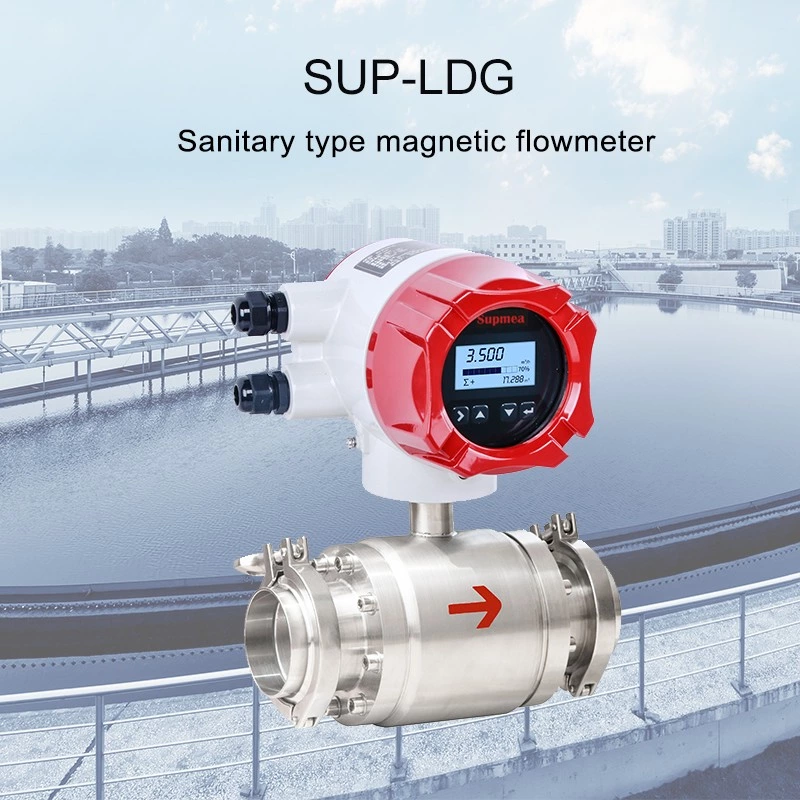

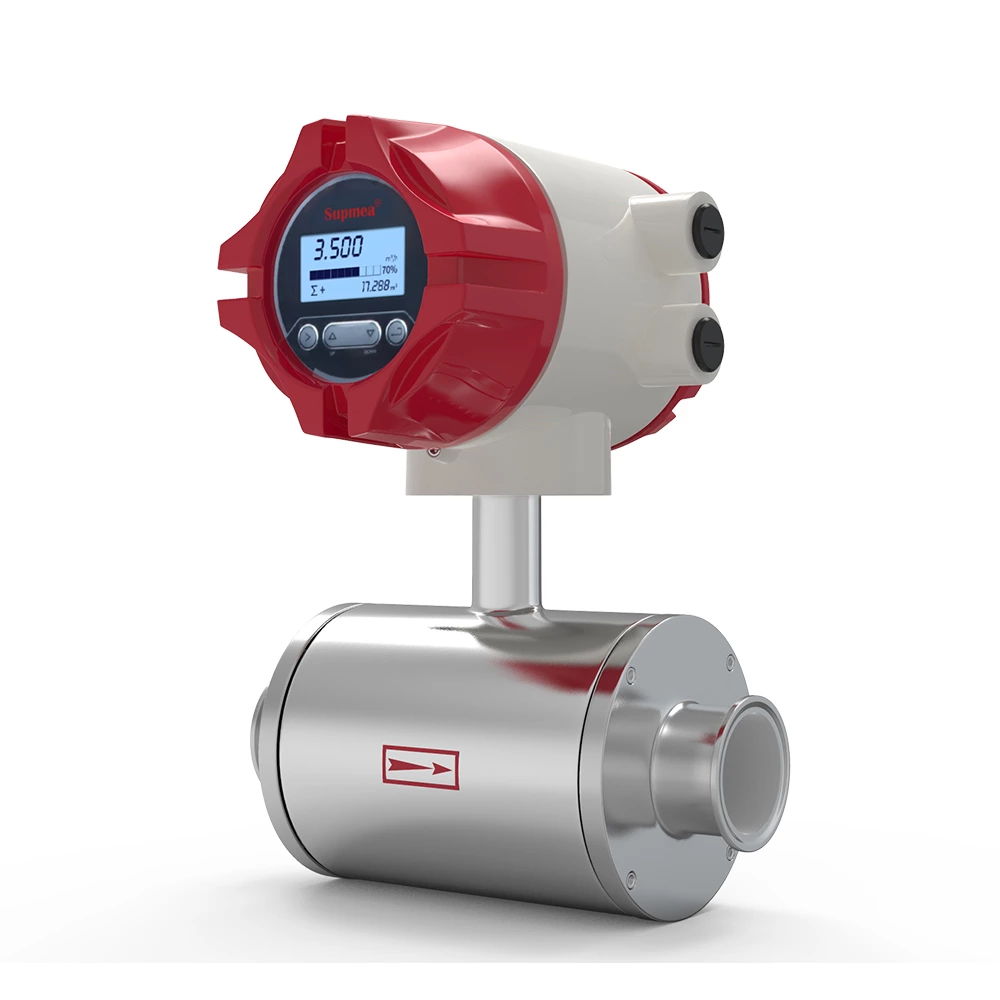

SUP-LDGサニタリー電磁流量計は、飲料水、食品加工、製薬業界など、あらゆる食品グレードの導電性液体計測に使用できます。主な用途は、液体中の正確な測定値の監視、計量、および輸送です。
SUP-LDGサニタリー電磁流量計は、衛生性と精度が極めて重要な食品加工アプリケーションに最適なソリューションです。この流量計は、衛生的な環境における導電性液体の流量を測定するように設計されており、食品・飲料加工工場に最適です。
磁気流量計は、高度な電磁技術を用いて液体の流量を正確に測定し、最高品質の製品を保証します。SUP-LDGは設置、操作、メンテナンスが容易な設計で、あらゆる規模の食品加工工場にとって費用対効果の高いソリューションとなります。
SUP-LDGサニタリー電磁流量計の主な利点の一つは、幅広い温度範囲と粘度において液体の流量を正確に測定できることです。そのため、測定対象物の温度や粘度が変化する可能性のある食品加工用途に最適です。
SUP-LDGサニタリー電磁流量計は、非常に衛生的な設計となっており、滑らかで隙間のない設計により、細菌の増殖のリスクを排除しています。これにより、測定対象物の汚染を防ぎ、流量計の清掃とメンテナンスが容易になります。
SUP-LDGサニタリー電磁流量計は、精度、衛生性、メンテナンスの容易さが求められる食品加工アプリケーションに最適です。高度な技術、容易な設置、そしてメンテナンスの容易さにより、製品の品質と効率性の向上を目指すあらゆる食品加工工場にとって、費用対効果の高いソリューションとなります。
注意：本製品は防爆用途での使用は厳禁です。
応用

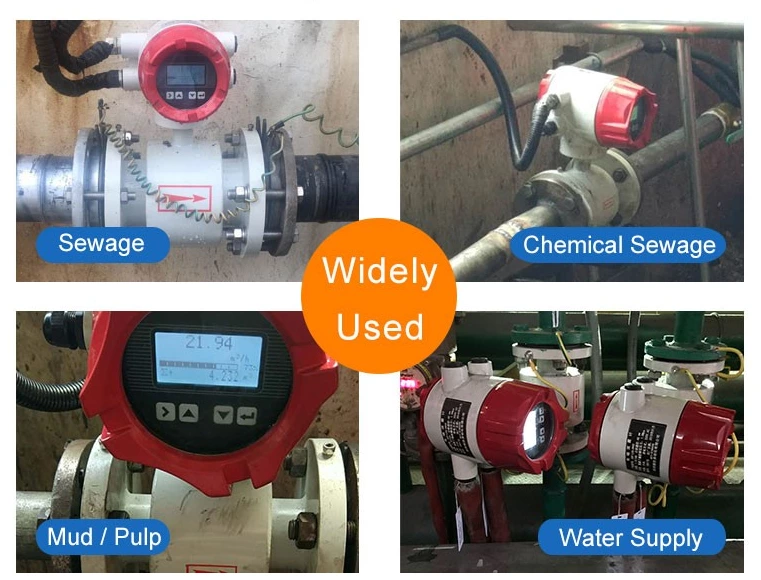

電磁流量計は60年以上にわたり、産業界において幅広く利用されてきました。これらの流量計は、生活用水、工業用水、原水、地下水、都市下水、産業廃水、処理済み中性パルプ、パルプスラリーなど、あらゆる導電性液体に適用可能です。
自動校正ライン
安定性試験
