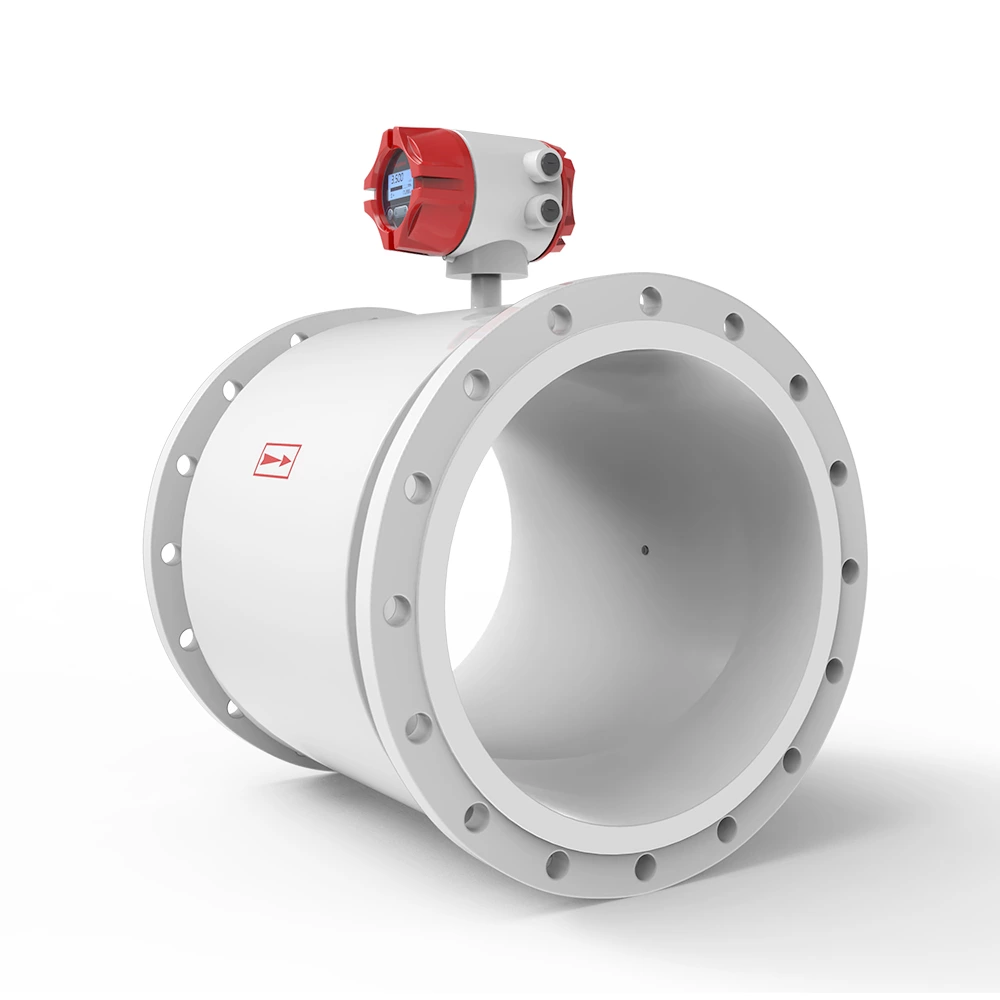

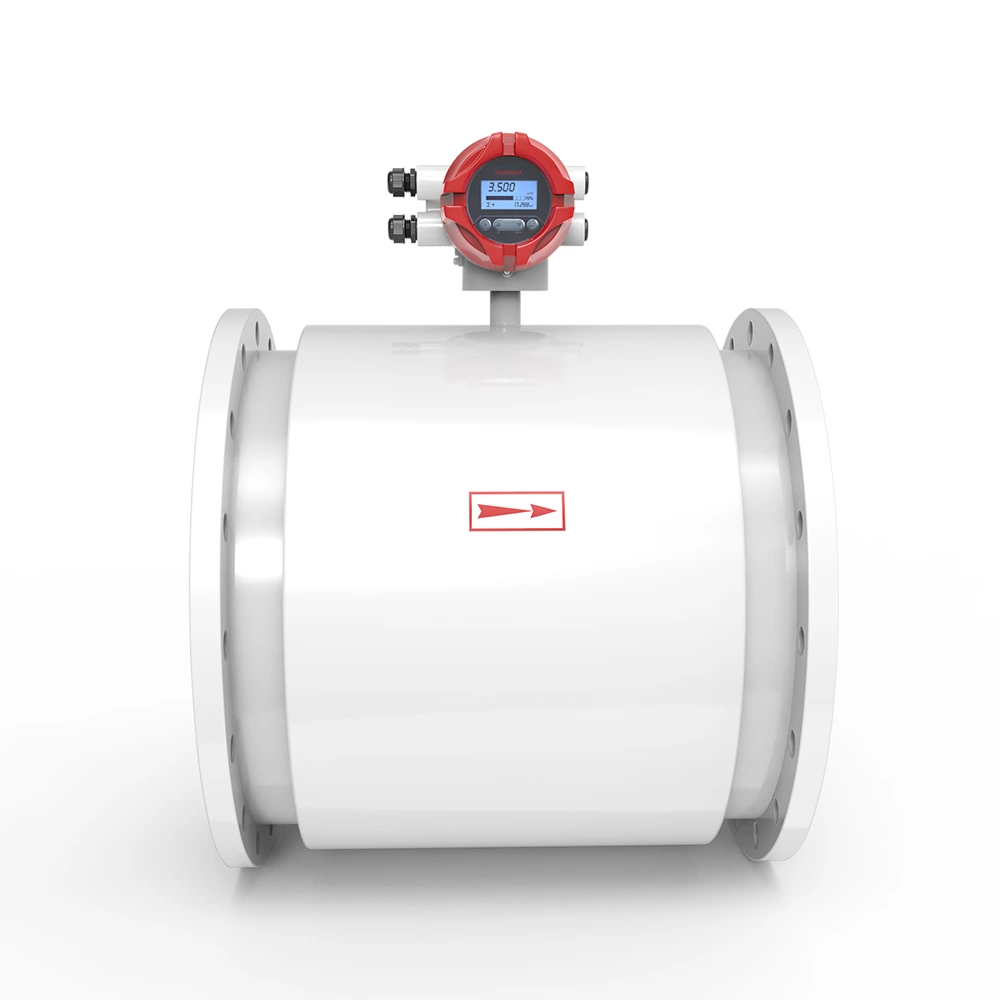

SUP-LDG電磁式流量計は、お客様のアプリケーションに必要な性能と精度を提供する最適な選択肢です。水、酸、アルカリ、スラリーなど、あらゆる導電性液体に使用できます。主な用途としては、液体のモニタリング、充填、計量、そして輸送における精密計測などが挙げられます。
口径：DN15～DN1200
精度: ±0.5%FS(流量≥1m/s)、±0.5%FS±2mm/s(流量<1m/s)
測定可能導電率：水：最小20μS/cm、その他：最小5μS/cm（実際に測定可能な導電率は50μS/cm以上とする）
電源: 85VAC~250VAC, 45Hz~63Hz, 20VDC~36VDC
メンテナンスは最小限。可動部品や流れを妨げるものがないため、メンテナンスや圧力低下がほとんど発生しません。
仕様
| 製品 | 電磁流量計 |
| モデル | SUP-LDG |
| 口径 | DN15～DN1200 |
| 耐圧定格 | DN15 - DN250, PN≤1.6MPa |
| DN300~DN1000, PN≤1.0MPa | |
| DN1200~DN2000, PN≤0.6MPa | |
| 精度 | ±0.5% FS (流速 ≥ 1m/s); ±0.5% FS±2mm/s (流速 <1m/s) |
| 再現性 | 0.16% |
| ライニング材質 |
|
| 電極材質 | 316Lステンレス鋼、ハステロイC、ハステロイB、チタン（Ti）、タンタル（Ta）、白金（Pt） |
| 媒体温度 | ネオプレン：-10℃ ～ +60℃ ポリウレタン：-10℃ ～ +60℃ PTFE/FEP：-10℃ ～ +120℃ PFA：-10℃ ～ +180℃/-10℃ ～ +120℃ |
| 電源 | 85-245 VAC，50/60 Hz，22-26 VDC |
| 侵入保護 | コンパクト型：IP65 遠隔型：トランスミッター IP65（センサー IP65/IP68） |
| 製品規格 | JB/T 9248-2015 |
測定原理
マグメーターはファラデーの法則に基づいて動作します。液体が流量 v で直径 D のパイプを通過すると、そのパイプ内に励磁コイルによって磁束密度 B が生成され、流速 v に比例して次の起電力 E が生成されます。
E=K×B×V×D
どこ：
E－誘導起電力
K－メートル定数
B－磁気誘導密度
V－測定管の断面における平均流速
D－測定管の内径
