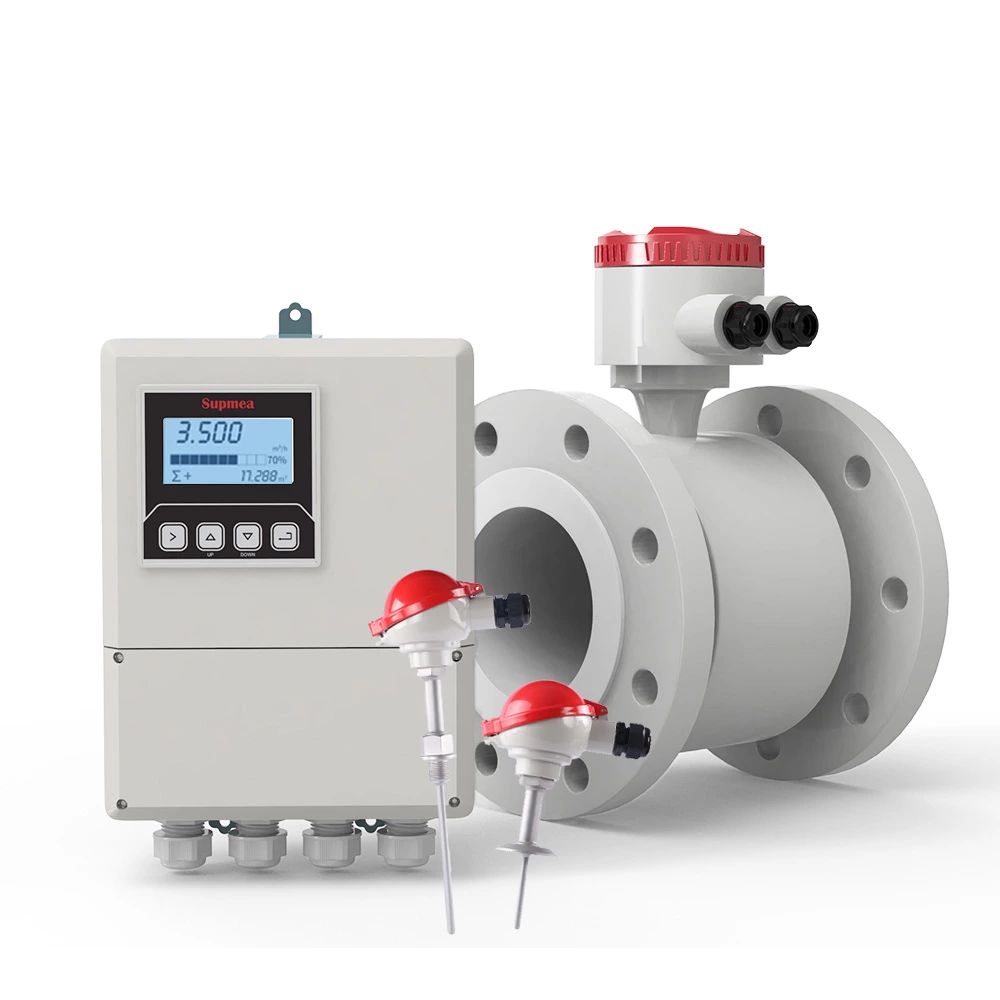

SUP-LDGR 電磁式BTUメーター

• 仕様

• 導入

電磁式BTU（英国熱量単位）計は、暖房または冷房システムで伝達される熱エネルギーを測定するために使用される装置です。電磁流量測定の原理と温度センサーを組み合わせて動作します。

この流量計は、流量センサーと温度センサーで構成されています。流量センサーは電磁誘導を利用して、システムを通過する水やグリコールなどの流体の体積流量を測定します。この情報は、伝達される熱エネルギーの量を決定する上で非常に重要です。

温度センサーは通常、システムの入口と出口に設置され、温度差を測定します。流量と温度差のデータを組み合わせることで、BTUメーターは交換された熱エネルギー量を正確に計算できます。

電磁式BTUメーターは、地域冷暖房システム、HVAC（暖房・換気・空調）システム、産業プロセスなど、様々な用途で広く使用されています。エネルギー消費量を正確かつ確実に測定し、効率的なエネルギー管理と課金を可能にします。

要約すると、電磁式BTUメーターは、電磁流量測定と温度センサーを用いて、暖房システムまたは冷房システムで交換される熱エネルギーを測定する装置です。様々な用途において、エネルギー使用量の監視と管理において重要な役割を果たします。

• 原理

SUP-LDGR 電磁 BTU メーター (熱量計) の動作原理: 熱源から供給された温水 (冷水) は、高温 (低温) の熱交換システム (ラジエーター、熱交換器、またはそれらから成る複雑なシステム) に流入し、低温 (高温) で流出します。このとき、熱交換によってユーザーに熱が放出または吸収されます (注: このプロセスには、暖房システムと冷房システム間のエネルギー交換が含まれます)。水が熱交換システムを通過する際、流量センサーの流量と一致するセンサーの温度に基づいて、戻り水の温度と通過時間が計算され、計算機によってシステムの熱放出または吸収が表示されます。
Q = ∫(τ0→τ1) qm × Δh × dτ =∫(τ0→τ1) ρ×qv×∆h × dτ
Q: システムによって放出または吸収される熱、JorkWh。
qm: 熱量計を通過する水の質量流量、kg/h；
qv: 熱量計を通過する水の体積流量、m3/h；
ρ：熱量計を流れる水の密度、kg/m3；
∆h: 熱の入口温度と出口温度のエンタルピー差
交換システム、J/kg；
τ：時間，h.

注意：本製品は防爆用途での使用は厳禁です。
