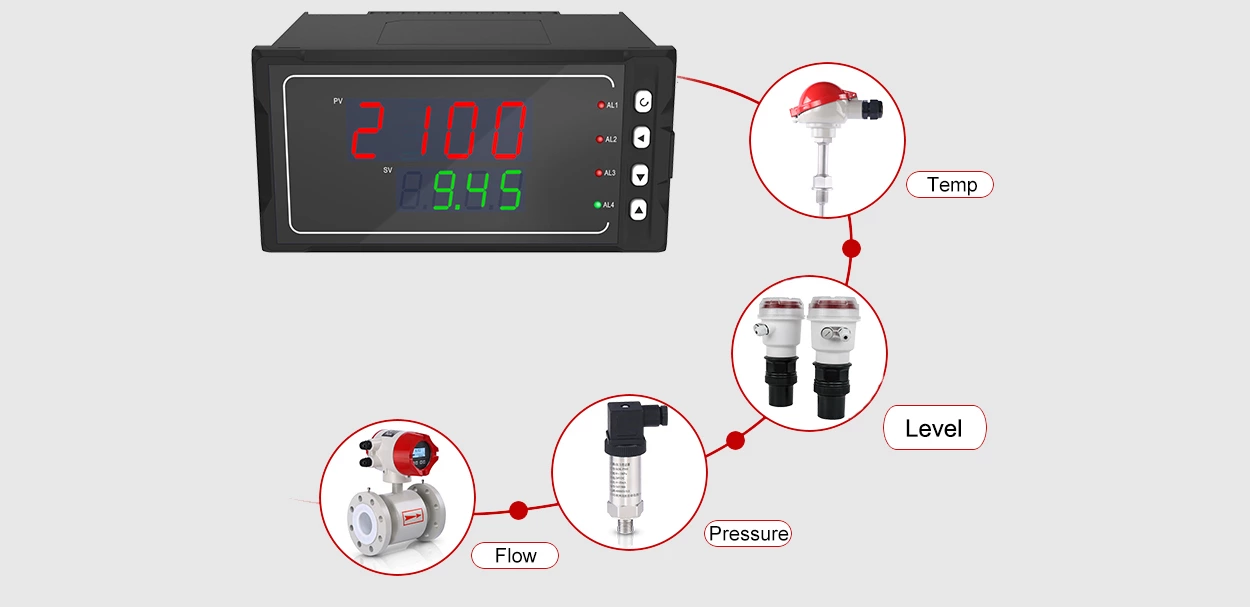

自動SMDパッケージング技術を採用したシングルループデジタルディスプレイコントローラは、強力な妨害電波対策機能を備えています。デュアルスクリーンLEDディスプレイを搭載し、より多くの情報を表示できます。各種センサーやトランスミッターと組み合わせることで、温度、圧力、液面、速度、力などの物理パラメータの表示、アラーム制御、アナログ伝送、RS-485/232通信などの出力が可能です。

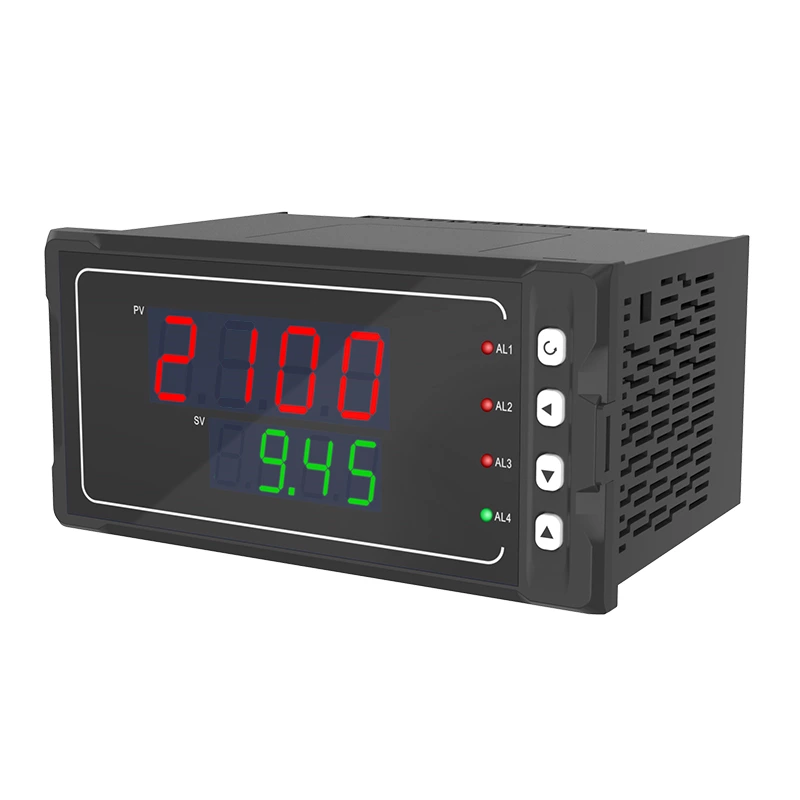

ダブル4桁LEDディスプレイ。
10 種類の寸法が利用可能。
標準スナップインインストール。
電源：AC/DC100〜240V（周波数50 / 60Hz）消費電力≤5W DC 12〜36V消費電力≤3W
| 製品 | シングルループデジタルディスプレイコントローラ |
| モデル | SUP-2100 |
| 寸法 | 160×80×110mm B. 80×160×110mm 96×96×110mm 96×48×110mm 48×96×110mm F.72*72*110mm 高さ48×48×110mm K.160*80*110mm 長さ80×幅160×奥行110mm M. 96×96×110mm |
| 測定精度 | ±0.2%FS |
| トランスミッション出力 | アナログ出力----4-20mA、1-5V、0-10mA、0-5V、0-20mA、0-10V |
| アラーム出力 | ALM ----上限・下限警報機能付き、警報戻り差設定付き；リレー容量： AC125V/0.5A（小）DC24V/0.5A（小）（抵抗負荷） AC220V/2A(大) DC24V/2A(大) (抵抗負荷) 注意：負荷がリレー接点容量を超える場合は、負荷を直接運ばないでください。 |
| 電源 | AC/DC100~240V (周波数 50/60Hz) 消費電力≤5W DC 12〜36V 消費電力≤3W |
| 使用環境 | 動作温度（-10～50℃）結露・氷結なし |
| 印刷する | RS232印刷インターフェース、マイクロマッチングプリンタは手動、タイミング、アラーム印刷機能を実現できます |
自動SMDパッケージング技術を採用したシングルループデジタルディスプレイコントローラは、強力な妨害電波対策機能を備えています。デュアルスクリーンLEDディスプレイを搭載し、より多くの情報を表示できます。各種センサーやトランスミッターと組み合わせることで、温度、圧力、液面、速度、力などの物理パラメータの表示、アラーム制御、アナログ伝送、RS-485/232通信などの出力が可能です。従来のデジタルディスプレイメーターにはない、工場出荷時のデフォルトパラメータを復元する新機能を搭載し、操作が簡単で汎用性が向上しています。
シングルループディスプレイコントローラは、産業環境において温度や圧力などの単一のプロセス変数を制御するために使用されるプロセス制御装置の一種です。マイクロプロセッサベースのコントローラと、オペレータがプロセス変数の現在の値と設定値を確認できるディスプレイで構成されています。
コントローラは、プロセス変数を測定するセンサーからの入力を受け取り、この情報を用いてバルブやヒーターなどの最終制御要素を調整し、所望の設定値を維持します。コントローラのディスプレイには、プロセス変数に関するリアルタイム情報が表示され、オペレーターはシステムのパフォーマンスを監視できます。
シングルループ ディスプレイ コントローラの具体的な機能と利点は次のとおりです。
シングルループ ディスプレイ コントローラの一般的な用途としては、工業用オーブンや炉の温度調節、圧縮空気システムの圧力制御、化学処理プラントにおける流体の流量維持などがあります。
入力信号タイプリスト:
| 卒業番号 Pn | 信号の種類 | 測定範囲 | 卒業番号 Pn | 信号の種類 | 測定範囲 |
| 0 | TC B | 400～1800℃ | 18 | リモート抵抗 0-350Ω | -1999～9999 |
| 1 | TC S | 0～1600℃ | 19 | リモート抵抗 3 0-350Ω | -1999～9999 |
| 2 | TC K | 0～1300℃ | 20 | 0～20mV | -1999～9999 |
| 3 | TC E | 0～1000℃ | 21 | 0～40mV | -1999～9999 |
| 4 | TC T | -200.0～400.0℃ | 22 | 0～100mV | -1999～9999 |
| 5 | TC J | 0～1200℃ | 23 | -20～20mV | -1999～9999 |
| 6 | TC R | 0～1600℃ | 24 | -100～100mV | -1999～9999 |
| 7 | TC N | 0～1300℃ | 25 | 0～20mA | -1999～9999 |
| 8 | F2 | 700～2000℃ | 26 | 0～10mA | -1999～9999 |
| 9 | TC Wre3-25 | 0～2300℃ | 27 | 4～20mA | -1999～9999 |
| 10 | TC Wre5-26 | 0～2300℃ | 28 | 0～5V | -1999～9999 |
| 11 | RTD Cu50 | -50.0～150.0℃ | 29 | 1～5V | -1999～9999 |
| 12 | RTD Cu53 | -50.0～150.0℃ | 30 | -5～5V | -1999～9999 |
| 13 | RTD Cu100 | -50.0～150.0℃ | 31 | 0～10V | -1999～9999 |
| 14 | RTD Pt100 | -200.0～650.0℃ | 32 | 0-10mA スクエア | -1999～9999 |
| 15 | RTD BA1 | -200.0～600.0℃ | 33 | 4-20mA スクエア | -1999～9999 |
| 16 | RTD BA2 | -200.0～600.0℃ | 34 | 0-5Vの正方形 | -1999～9999 |
| 17 | 直線抵抗 0～400Ω | -1999～9999 | 35 | 1-5Vスクエア | -1999～9999 |
