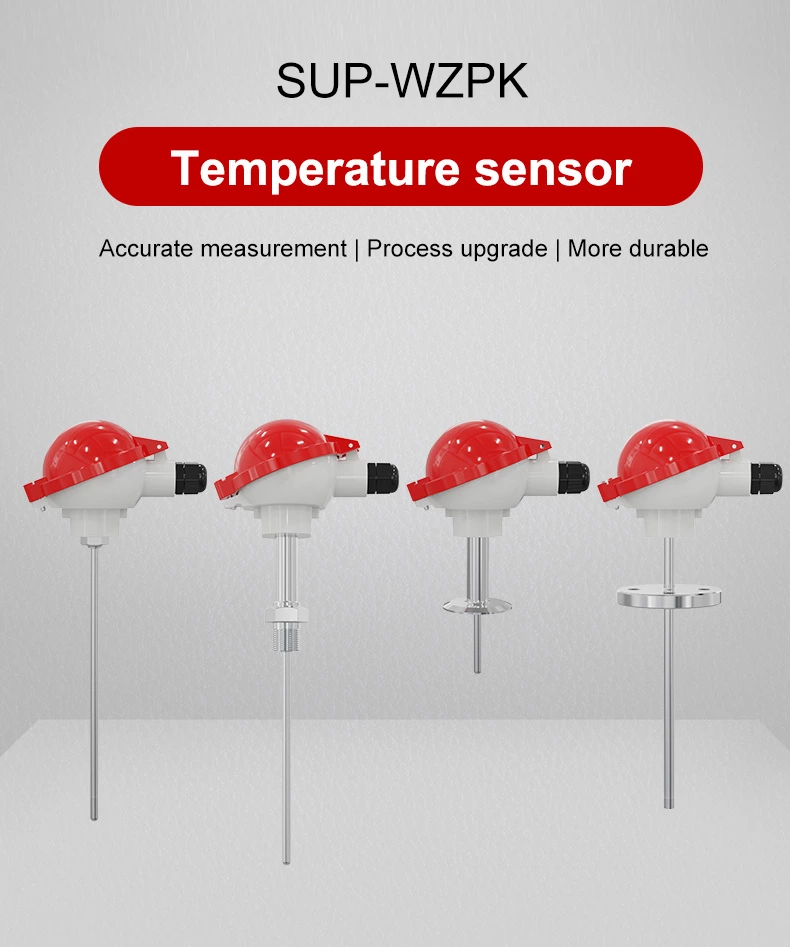

SUP-WZPK RTDセンサーは、鉱物絶縁抵抗温度計です。一般的に、金属の電気抵抗は温度によって変化します。特に白金は、他のほとんどの金属よりも直線性が高く、温度係数が大きいため、温度測定に最適です。白金は化学的にも物理的にも優れた特性を有しており、工業用として高純度の素子が容易に入手できるため、温度測定用の抵抗素子として長期間使用できます。その特性はJIS規格をはじめとする海外規格で規定されているため、高精度な温度測定が可能です。
センサー: Pt100、Pt1000、Cu50など
温度: -200℃～+850℃
出力: 4-20mA / RTD
電源: DC12-40V
広範囲の測定
この測温抵抗体センサーは外径が非常に小さいため、あらゆる小さな測定対象物に容易に挿入できます。-200℃から+500℃までの広い温度範囲で使用できます。
すぐに反応する
この抵抗温度計センサーはサイズが小さいため熱容量が小さく、小さな温度変化に非常に敏感で、応答が速いです。
簡単なインストール
柔軟性（曲げ半径がシース外径の2倍以上）により、複雑な構成にも現場で簡単に設置できます。先端の70mm部分を除き、ユニット全体を曲げて取り付けることができます。
長寿命
従来の抵抗温度計センサーは経年変化や断線などにより抵抗値が劣化しますが、抵抗温度計センサーのリード線と抵抗素子は化学的に安定した酸化マグネシウムで絶縁されているため、非常に長い耐用年数を保証します。
機械的強度、耐振動性に優れています。
振動設備や腐食性雰囲気での使用など、不利な条件下でも高い性能が保証されます。
シース外径はカスタマイズ可能
シースの外径は 0.8 ～ 12 mm の範囲で選択できます。
長さのカスタマイズも承ります
長さはシースの外径に応じて最大 30 m まで可能です。
抵抗温度計センサーの種類
| 公称抵抗値（℃） | クラス | 電流測定 | R(100℃) / R(0℃) |
| Pt100 | あ | 2mA以下 | 1.3851 |
| B | |||
| 注記 | |||
| 1. R(100℃)は100℃における検出抵抗器の抵抗値です。 | |||
| 2. R(0℃)は0℃における検出抵抗器の抵抗値です。 | |||
抵抗温度計センサーの標準仕様
| シース | 導線 | シース | おおよそ | ||||
| 最大長 | 重さ | ||||||
| 外径(mm) | 重量(mm) | 材料 | 直径(mm) | ワイヤあたりの抵抗 | 材料 | （メートル） | （グラム/メートル） |
| （Ω/m） | |||||||
| Φ2.0 | 0.25 | SUS316 | Φ0.25 | － | ニッケル | 100 | 12 |
| Φ3.0 | 0.47 | Φ0.51 | 0.5 | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.76 | 0.28 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ1.00 | 0.16 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ1.30 | 0.13 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.46 | 0.07 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | 0.07 | 10.5 | 630 | ||
| Φ3.0 | 0.38 | Φ0.30 | - | 83 | 41 | ||
| Φ5.0 | 0.72 | Φ0.50 | ≤0.65 | 35 | 108 | ||
| Φ6.0 | 0.93 | Φ0.72 | ≤0.35 | 20 | 165 | ||
| Φ8.0 | 1.16 | Φ0.90 | ≤0.25 | 11.5 | 280 | ||
| Φ9.0 | 1.25 | Φ1.00 | ≤0.14 | 21 | 370 | ||
| Φ12 | 1.8 | Φ1.50 | ≤0.07 | 10.5 | 630 | ||
RTDの温度許容範囲と適用可能な標準表
| IEC 751 | JIS C 1604 | |||
| クラス | 許容範囲（℃） | クラス | 許容範囲（℃） | |
| Pt100 | あ | ±（0.15 +0.002|t|） | あ | ±（0.15 +0.002|t|） |
| （ R(100℃)/R(0℃)=1.3851 | B | ±（0.3+0.005|t|） | B | ±（0.3+0.005|t|） |
| 注記。 | ||||
| 1.許容差は温度と抵抗の関係表からの最大許容偏差として定義されます。 | ||||
| 2. l t l = 符号を考慮せずに摂氏で表した温度係数。 | ||||
| 3. 精度クラス1/n(DIN)は、IEC 751のクラスBの1/n許容差を指します。 | ||||
