流量と圧力：特徴、関係性、用途
パイプの直径、圧力、流量の関係は何ですか?
パイプの直径、圧力、流量の関係は、ベルヌーイの定理と連続の方程式によって説明されます。
ベルヌーイの定理によれば、パイプの直径が小さくなると、そこを通過する流体の速度が増加し、圧力は低下します。逆に、パイプの直径が大きくなると、速度は減少し、圧力は上昇します。
連続の式は、パイプを通る流体の流量は一定であることを示しています。つまり、質量流量または体積流量は、パイプ上のすべての点で同じでなければなりません。したがって、パイプの直径が小さくなると、同じ流量を維持するために流体の流れを速くする必要があり、ベルヌーイの定理により圧力が低下します。同様に、パイプの直径が大きくなると、流体の流れは遅くなり、圧力が上昇する可能性があります。
実際のアプリケーションでは、エンジニアや設計者は、システムの性能と効率を最適化するために、パイプ径、圧力、流量のバランスを考慮する必要があります。例えば、パイプ径を大きくすると圧力損失が低減し、流量は増加しますが、材料費や設置コストも増加する可能性があります。
流量と圧力の関係
流体システムにおける流量と圧力は直接的な関係にあります。一般的に、配管径や流体の粘度など、他のすべての変数が一定であると仮定すると、圧力が上昇すると流量も増加します。これはベルヌーイの定理によって説明されます。ベルヌーイの定理は、流体の全エネルギーが一定である限り、流体圧力の上昇は流体速度の増加をもたらし、逆もまた同様であると述べています。
しかし、この関係には限界があります。圧力の上昇は乱流やその他の要因を引き起こし、流量を低下させる可能性があります。さらに、流量と圧力の関係は、輸送される流体の特定の特性や配管システムの設計および特性によって影響を受けます。したがって、流体システムを設計および運用する際には、最適な性能と効率を確保するために、これらの変数を考慮することが重要です。
流量と圧力の計算式
流体システムにおける流量と圧力の関係式は、ベルヌーイの式で表されます。
P1 + (1/2)ρv1^2 + ρgh1 = P2 + (1/2)ρv2^2 + ρgh2
どこ：
- P1とP2は流体システム内の2点の圧力である。
- ρは流体の密度である
- v1とv2は2点における流体の速度である。
- gは重力加速度です
- h1とh2は2点における流体の高さである。
この式は流体システムにおけるエネルギー保存則を記述し、システム上の任意の2点における流体の圧力、速度、高さを関連付けます。この式から、流量（Q）は次の式で求められます。
Q = A*v
ここで、A はパイプの断面積、v は流体の速度です。

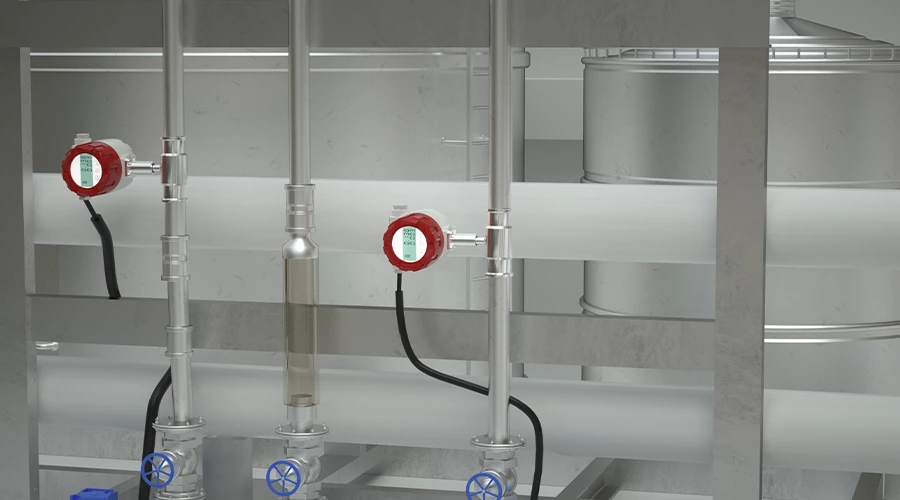

流量と圧力の計算機
パイプの直径、流体の種類、速度などのさまざまな入力パラメータに基づいて流量と圧力を計算するのに役立つオンライン計算機がいくつかあります。
エンジニアリングツールボックス 流量計算機：この計算機は、パイプ径、流体の密度と粘度、圧力降下または損失水頭に基づいて、パイプ内の流量と流速を計算できます。また、レイノルズ数や摩擦係数など、流体の流れに関する様々な有用な情報も提供します。
Cole-Parmer 流量計算機：この計算機は、パイプの直径、圧力、流体の密度と粘度に基づいて、パイプ内の流体の流量または速度を計算するのに役立ちます。また、水、空気、油など、一般的な流体の種類から選択することもできます。
ダルシー・ワイスバッハ計算機：この計算機は、摩擦による配管内の圧力損失（損失水頭）を計算するために特別に設計されています。配管径、流体の密度と粘度、レイノルズ数などのさまざまなパラメータを考慮して、摩擦係数と圧力損失を計算します。
これらの計算ツールは流量と圧力の推定値を提供するものであり、すべてのケースにおいて正確ではない可能性があることにご注意ください。実際の流量と圧力は、配管の粗さ、温度、乱流など、これらの計算ツールでは考慮されない様々な要因の影響を受ける可能性があります。
圧力と流量の関係について詳しく学ぶ
圧力と流量の関係は流体力学における重要な概念です。一般的に、圧力が高いほど流量は低くなり、逆もまた同様です。この関係はベルヌーイの定理によって説明され、流体の速度が増加すると圧力は低下するというものです。
実際のアプリケーションでは、流体導管のサイズや形状、流体の粘度、流体の密度といった他の要因も流量に影響を与えるため、圧力と流量の関係はより複雑になる場合があります。さらに、ポンプやコンプレッサーを備えたシステムでは、ポンプやコンプレッサーの速度を調整することで、圧力と流量を個別に制御できる場合があります。
圧力と流量の関係を理解することは、パイプライン、給水システム、油圧システム、空気圧システムなど、様々な流体システムの設計と運用に不可欠です。この関係を解析・最適化することで、エンジニアはこれらのシステムの効率、信頼性、安全性を向上させることができます。
要約すると、圧力と流量の関係は流体力学の基本的な概念であり、工学および産業におけるさまざまな用途に重要な意味を持ちます。
流量と圧力降下
流体力学においては、流量と圧力損失も互いに関連しています。圧力損失とは、パイプラインまたは流体システムのある地点から別の地点への圧力低下であり、摩擦または流れ抵抗によって引き起こされます。流量が増加すると、パイプまたはシステム内の摩擦力が増加するため、圧力損失は大きくなります。
流量と圧力降下の関係は、圧力降下とパイプの直径、流体の密度、流速、摩擦係数を関連付けるダルシー・ワイスバッハの式で表すことができます。
ΔP = f (L/D) (ρV^2/2)
どこ：
ΔP = 圧力降下
f = 摩擦係数
L = パイプの長さ
D = パイプの直径
ρ = 流体の密度
V = 流速
この式は、圧力降下が流速の2乗に比例することを示しています。したがって、流量を増やすと圧力降下が大きくなり、圧力降下が大きすぎるとシステム性能に影響を与える可能性があります。
要約すると、流量と圧力降下の関係は流体システムの設計と操作において重要であり、適切なシステムのパフォーマンスと効率を確保するために慎重に考慮する必要があります。

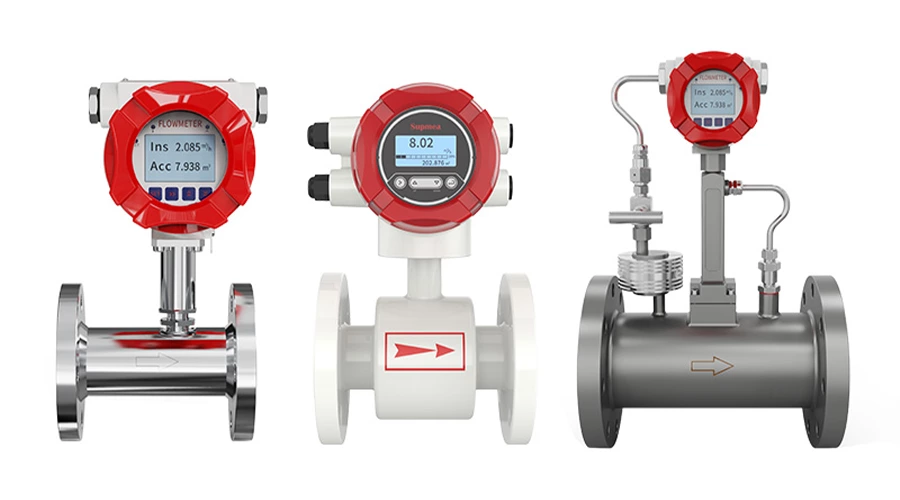

流量と圧力差
流量と圧力差はベルヌーイの定理に基づいており、流体の流速が増加すると圧力が低下するとされています。流量（Q）と配管抵抗（R）を用いた圧力差（ΔP）の式は、以下の通りです。
ΔP = Q^2 × R
この式は、流量が増加すると、配管抵抗が一定であれば、配管前後の圧力差も増加することを示唆しています。逆に、流量が減少すると、配管前後の圧力差も減少します。この式は、輸送される流体が非圧縮性であり、配管に沿って標高変化がないことを前提としていることに注意することが重要です。
実用上、流量と圧力差は、流体が効率的に輸送され、システムが安全な範囲内で動作していることを確認するために監視すべき重要なパラメータです。例えば、給水システムでは、配管網の様々な地点に圧力計を設置して圧力差を測定し、水の無駄を最小限に抑えながら需要を満たす適切な流量で水が流れていることを確認します。
圧力差から流量を計算する
圧力差から流量を計算する式は、流体の種類、粘度、配管の形状によって異なります。ただし、円形断面の配管を流れる非圧縮性流体の一般的な式は次のとおりです。
Q = (π/4) × D^2 × √((2ΔP)/ρ)
ここで、Q は体積流量（m^3/s）、D はパイプの直径（メートル）、ΔP はパイプ全体の圧力差（パスカル）、ρ は流体の密度（kg/m^3）です。
この式を使うには、圧力差とパイプの直径を測定し、流体の密度を知る必要があります。これらの値を式に代入して流量を計算します。
この式は、流体が非圧縮性であり、流れが層流であり、配管が水平かつ直線で、障害物や継手がないことを前提としていることに留意してください。実際には、流量と圧力差には多くの要因が影響するため、実際の用途でこの式を使用する際には、これらの要因を考慮することが重要です。
圧力は流量にどのように影響しますか?
圧力は流量に影響を与えます。一般的に、圧力が上昇すると流量も増加します。この関係はベルヌーイの定理によって説明され、流体の流速が増加すると圧力が低下し、逆もまた同様であるとしています。
つまり、圧力が上昇すると、流体分子は互いに押し寄せ合い、結果として流量が増加します。この関係は、給水システムや油圧システムなど、システムを通過する流体の流量を制御するために圧力が用いられる多くの実用用途で見られます。
圧力はいくつかの方法で流量に影響を及ぼします。
圧力降下：流体がパイプやチャネルを流れる際、摩擦などの要因により抵抗を受けます。この抵抗により、パイプやチャネルの全長にわたって圧力降下が発生します。圧力降下が大きいほど、流量は低下します。
ベルヌーイの定理：ベルヌーイの定理は、流体の速度が増加すると圧力が低下するというものです。つまり、パイプやチャネルの一方の端の圧力がもう一方の端の圧力よりも高い場合、流体は高圧端から低圧端へと流れます。これにより、流量が増加する可能性があります。
ポンプ圧力：ポンプを用いてパイプやチャネルを通して流体を移動させる場合、ポンプによって発生する圧力が流量に影響を与える可能性があります。ポンプ圧力が高いほど流量は増加し、ポンプ圧力が低いほど流量は減少します。
全体的に、圧力と流量の関係は複雑で、パイプまたはチャネルの形状、流体の粘度、流体自体の特性など、いくつかの要因に依存します。
圧力によって流量が増加するのはなぜですか?
流量は、単位時間あたりに特定の点を通過する流体の量として定義されます。流量は、流体の特性、配管の直径、長さ、粗さ、そして2点間の圧力差など、いくつかの要因に依存します。圧力が上昇すると、流体分子は圧縮され、互いに接近するため、流体の速度が増加します。この速度の上昇は、単位時間あたりに特定の点を通過できる流体分子の数が増えるため、流量の増加につながります。
簡単に言えば、圧力の上昇は流体粒子の運動エネルギーの増加を引き起こし、速度の上昇、ひいては流量の増加につながります。ただし、この関係は必ずしも直線的ではなく、特定のシステムや流体の特性に依存することに注意することが重要です。

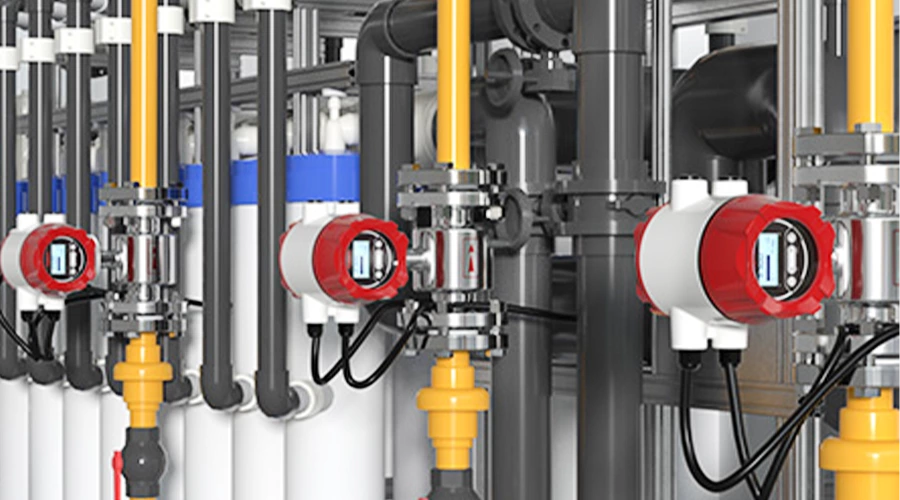

さまざまなアプリケーションにおける流量および圧力測定ソリューション
石油・ガス産業：差圧トランスミッターは、オリフィスプレート、ベンチュリー管、フローノズルなどの流量計における圧力降下を測定し、流量を決定するために一般的に使用されます。コリオリ流量計は、液体およびガスの流量を正確に測定するためにも使用できます。
HVACシステム：差圧トランスミッターは、エアフィルター、コイル、その他のコンポーネント間の圧力降下を測定し、適切な空気の流れとシステム性能を確保するために使用されます。熱式質量流量計などの流量計は、空気流量の測定に使用できます。
食品・飲料業界：電磁流量計は、食品・飲料加工工場における液体の流量測定に広く使用されています。これらの流量計は非常に高精度で、幅広い流量に対応できます。
製薬業界：超音波流量計などの流量計は、医薬品製造プロセスにおける液体の流量測定に広く使用されています。これらの流量計は非侵襲性であり、プロセスを中断することなく配管内の流量を測定できます。
水処理場：圧力トランスミッターは、処理場における水圧の監視と制御に広く使用されています。超音波流量計は、パイプや開水路内の水流量の測定に使用できます。
化学製造：コリオリ流量計は、化学製造プロセスにおける液体およびガスの流量測定に広く使用されています。これらの流量計は非常に高精度で、腐食性および研磨性の流体にも対応できます。
発電：差圧トランスミッターは、発電所の蒸気タービンやその他の機器における圧力損失を測定するために使用されます。熱式質量流量計は、燃焼プロセスにおけるガス流量の測定に使用できます。
これらは、流量および圧力測定ソリューションが必要とされる様々なアプリケーションのほんの一例です。使用する具体的なソリューションは、測定対象となる流体の種類、流量範囲、必要な精度など、アプリケーションの要件によって異なります。
