静圧と動圧と全圧
静圧とは何ですか?
静圧は流体力学における基本的な概念であり、流体が静止しているとき、または一定速度で運動しているときに流体が及ぼす圧力を指します。速度や加速度の変化といった流体の運動による動的な影響を考慮していないため、「静圧」と呼ばれます。
静圧は、流体中の分子のランダムな運動と衝突によって生じます。これらの分子が容器の壁や表面に衝突すると、表面に垂直な力が作用します。これらの分子衝突の累積的な効果が静圧を生み出します。

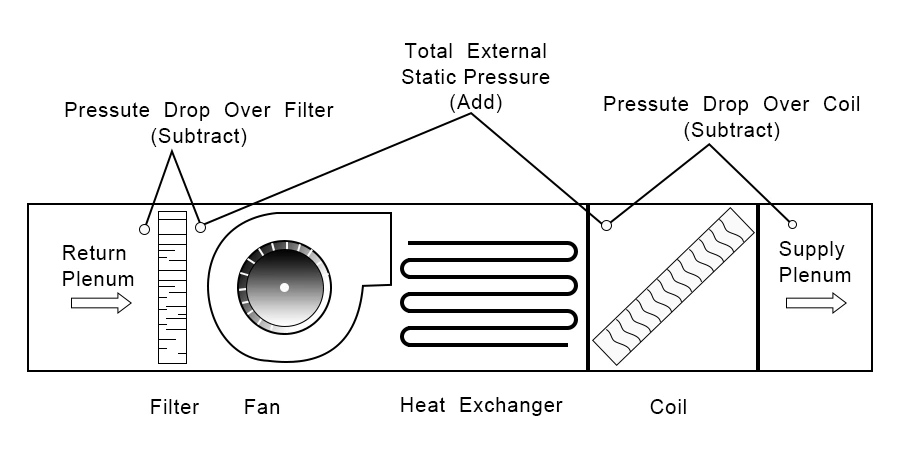

実用的には、静圧とは、パイプの壁や流体に浸漬された物体の表面など、流体が固体表面に及ぼす圧力と考えることができます。これは、工学、空気力学、HVAC（暖房、換気、空調）システムなど、様々な分野において重要なパラメータです。
静圧は通常、パスカル（Pa）や平方インチあたりの重量ポンド（psi）といった単位面積あたりの力の単位で測定されます。静圧は、流体の密度、流体柱の高さ（重力が作用する場合）、システムの形状などの要因によって影響を受けます。
静圧を理解することは、適切な流体の流れ、構造の健全性、そしてシステム性能を確保するために、エンジニアリングアプリケーションにおいて極めて重要です。流体システムを効果的に解析・設計するためには、動圧（流体の動きに関連）や全圧（静圧と動圧の合計）といった他の種類の圧力と併せて考慮されることがよくあります。
動圧とは何ですか?
動圧は流体力学における概念であり、流体の運動または速度によって流体が及ぼす圧力を表します。静止時の圧力を表す静圧とは異なり、動圧は流体の動きの影響を考慮します。
流体が流動または移動する際には、その速度に応じた運動エネルギーを有します。この運動エネルギーは動圧に変換され、流体の動きによって生じる追加の圧力を表します。動圧とは、流体が急激に静止した場合に生じる圧力上昇と理解できます。
動圧は流体の密度と流速の2乗の影響を受けます。流速が増加すると、動圧も指数関数的に増加します。この関係はベルヌーイの式で表され、流体流動システムにおける静圧、動圧、および全圧（静圧と動圧の合計）を関連付けます。
動圧は、空気力学、水力学、流体力学など、様々な分野において重要なパラメータです。流体中を移動する物体に作用する力、流体機械の性能、空気力学的表面や構造の設計など、流体の挙動の分析と予測に役立ちます。
工学および物理学において、動圧はパスカル（Pa）や平方インチあたりの重量（psi）といった単位面積あたりの力の単位で測定されることが多いです。動圧を理解することは、効率的で安全な流体システムの設計、車両性能の最適化、そして流体の動きが重要な役割を果たすアプリケーションにおける構造的完全性の確保に不可欠です。
総圧とは何ですか?
全圧は、よどみ点圧またはピトー圧とも呼ばれ、流体力学における概念の一つで、流体の流れにおける静圧と動圧の合計を表します。静止時の圧力と流体の運動による圧力の両方を考慮するため、「全圧」と呼ばれます。
全圧は、流体が運動しているときにその運動エネルギーが全体の圧力に寄与するという事実を考慮しています。流体内の分子衝突によって生じる静圧（静止時の圧力）に加えて、動圧（流体の運動による圧力）が全圧に加わります。

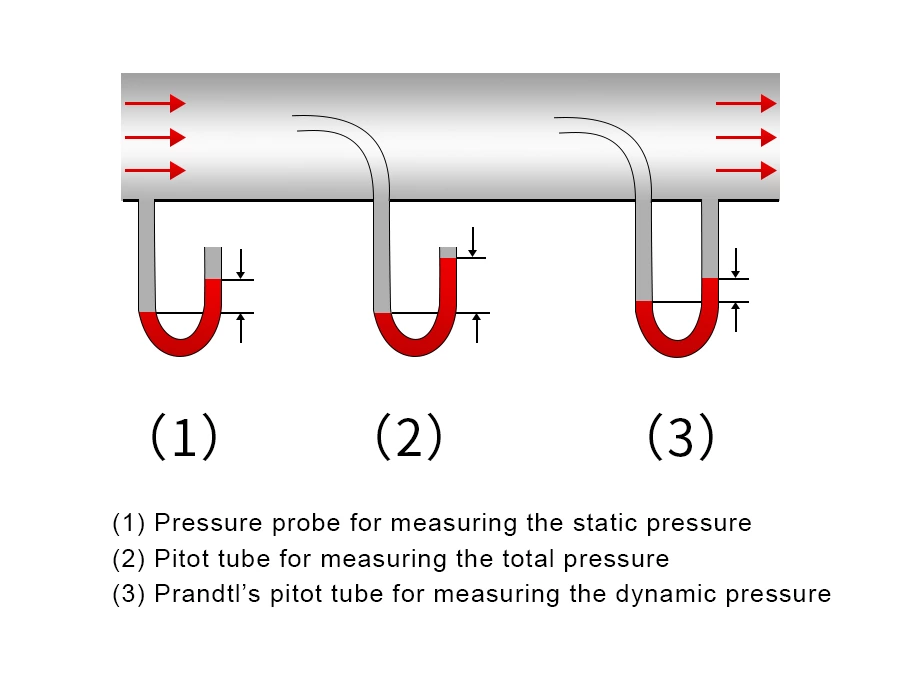

全圧は、ピトー管と呼ばれる装置を用いて測定されることが多い。ピトー管は、流体の流れに面した管から構成される。ピトー管には、淀み圧力または全圧を測定するための上流側の開口部と、静圧を測定するための流れに垂直な1つ以上の開口部がある。全圧から静圧を差し引くことで、動圧を求めることができる。
全圧は、空気力学、油圧、HVACシステムなど、様々な流体流動アプリケーションにおいて重要なパラメータです。流体速度、体積流量、システム内のエネルギー損失などのパラメータを計算するために使用されます。また、流体機械の効率を決定したり、航空機や車両の性能を評価したり、換気システムや空調システムを設計したりする際にも使用されます。
工学および物理学において、全圧は通常、パスカル（Pa）や平方インチあたりの重量（psi）といった単位面積あたりの力の単位で測定されます。静圧と動圧の両方を考慮することで、全圧は流体の流れにおける圧力条件を包括的に理解し、流体システムの正確な解析、設計、最適化を可能にします。
静圧、動圧、全圧の違い
流体力学の分野では、静圧、動圧、全圧の違いを理解することが重要です。静圧は、流体が静止しているときに発生する圧力です。流体の表面に対して垂直に測定され、流れの方向には依存しません。一方、動圧は、流体が運動しているときに発生する圧力です。流体の方向と平行に測定され、流体の速度に依存します。

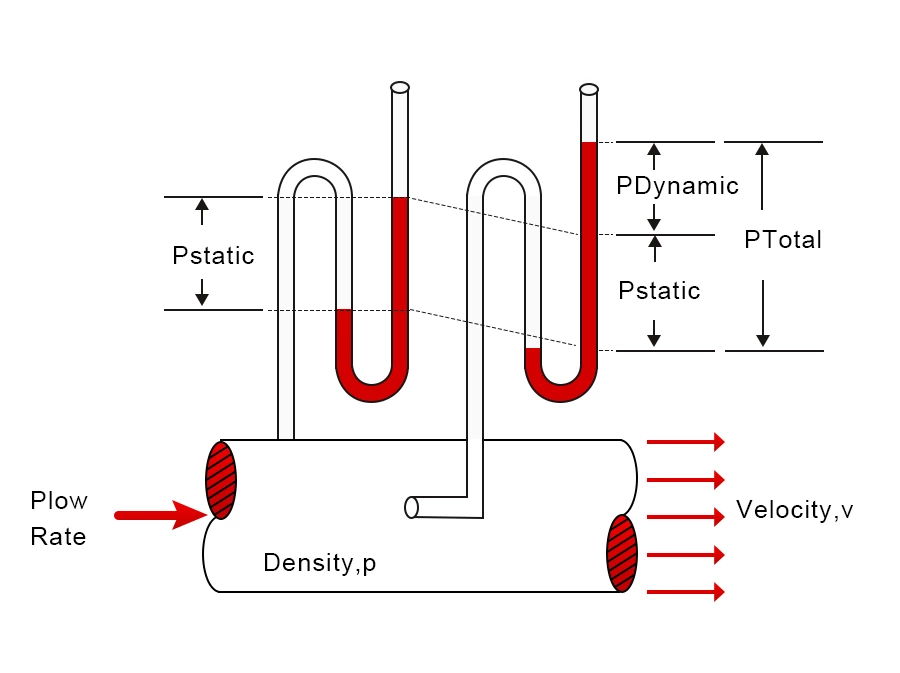

全圧（よどみ圧とも呼ばれる）は、静圧と動圧の合計です。これは、流体が完全に停止した際に物体に及ぼすことができる最大圧力です。全圧は、流体の速度を測定して圧力に変換する装置であるピトー管を用いて測定されます。
これら3種類の圧力を理解することは、空気力学、水力学、換気など、様々な分野で極めて重要です。例えば空気力学では、静圧は航空機客室内の気圧を測定するために使用され、動圧は航空機の翼に作用する揚力を計算するために使用されます。全圧は対気速度と高度を測定するために使用されます。
油圧学では、静圧はパイプライン内の圧力を測定するために使用され、動圧は流体の流量を計算するために使用されます。全圧は油圧システムの効率を測定するために使用されます。
換気システムでは、静圧は空気ダクトの抵抗を測定するために使用され、動圧は空気流量を計算するために使用されます。全圧は換気システムの効率を測定するために使用されます。
動圧計算機
動圧を計算するには、流体の密度と流速を知る必要があります。動圧を計算する式は次のとおりです。
動圧（q）＝0.5 * 密度（ρ） * 速度²（v²）
どこ：
- 動圧（q）は流体の動きによる圧力です。
- 密度 (ρ) は流体の密度です。
- 速度 (v) は流体の速度です。
計算機を使うには、流体の密度と速度の値を入力するだけで、動圧を計算します。例を以下に示します。
例：
密度（ρ） = 1.2 kg/m³
速度（v）= 10 m/s
次の式を使用します。
動圧（q）＝0.5×1.2×（10²）
動圧（q）= 0.5 * 1.2 * 100
動圧（q）= 60 Pa
したがって、この例の動圧は 60 パスカル (Pa) です。
動圧の正しい単位を取得するには、密度と速度に使用する単位が一貫している必要があることに注意してください (例: 密度の場合は kg/m³、速度の場合は m/s)。
動的圧力センサーとは何ですか?
動圧センサーは、流体の動きや速度によって流体に生じる圧力を測定するための装置です。流体の流れにおける動圧を正確に捉え、定量化するために特別に設計されています。
動圧センサーは、様々なセンシング技術を用いて圧力を測定・分析可能な電気信号に変換します。一般的な動圧センサーの種類としては、圧電センサー、ピエゾ抵抗センサー、静電容量センサーなどがあります。
圧電センサーは、特定の材料が機械的応力を受けると電荷を発生する圧電効果の原理に基づいて動作します。流体の流れが圧電センサーに圧力をかけると、動圧に比例した電荷が発生します。
一方、ピエゾ抵抗型センサーは、特定の材料が機械的ひずみに応じて電気抵抗を変化させる特性を利用します。これらのセンサーには、流体圧力によって変形するピエゾ抵抗素子が含まれており、抵抗の変化を測定し、動圧との相関関係を調べることができます。
静電容量式センサーは、静電容量の変化を利用して圧力を測定します。これらのセンサーは、流体圧力によって変形するダイヤフラムで構成されており、これによりコンデンサプレート間の距離が変化します。この静電容量の変化が検出され、動圧を表す電気信号に変換されます。
動圧センサーは、航空宇宙、自動車、空調、風洞、流体力学研究など、様々な分野で応用されています。流体の流れの挙動解析、流体システムにおける性能監視、空気力の測定、そして効率的かつ安全な運用のための設計最適化に利用されています。
圧力範囲、精度、応答時間、環境条件、データ収集システムとの互換性といった要素を考慮し、特定のアプリケーションに適した動圧センサーを選択することが重要です。メーカーやサプライヤーは、さまざまな要件に合わせてカスタマイズされた幅広い動圧センサーを提供しています。
動的圧力センサーの用途
動圧センサーは、流体の動きによる圧力測定が重要な様々な業界で、幅広い用途に使用されています。動圧センサーの一般的な用途には、以下のようなものがあります。
1. 空気力学と風洞試験：動圧センサーは、風洞試験中に航空機の翼、胴体、その他の空力面に作用する空気圧を測定するために使用されます。このデータは、航空機や宇宙船の空力性能の分析と最適化に役立ちます。
2. 自動車試験：動圧センサーは、気流測定、吸排気システム解析、エンジン燃焼解析、タイヤ空力解析といった自動車用途において重要な役割を果たします。車両性能や燃費の評価、そして空力性能向上のための設計最適化に役立ちます。
3. HVAC（暖房・換気・空調）システム：動圧センサーは、HVACシステム内の気流を監視・制御するために使用されます。効率的な換気の確保、適切な空気分配の維持、そして暖房・冷房プロセスにおけるエネルギー消費の最適化に役立ちます。
4. 流体力学研究：動圧センサーは、流体の流れ挙動、乱流、流体構造相互作用の研究を含む流体力学の研究開発において広く利用されています。数値流体力学（CFD）モデルの検証や流体現象の理解を深めるための貴重なデータを提供します。
5. 気体および液体の流量測定：動圧センサーは、様々な産業において気体および液体の流量を測定・監視するために使用されています。パイプライン、産業プロセス、流量計などで使用され、正確かつ効率的な流量測定を実現します。
6. 航空宇宙・防衛：動圧センサーは、航空宇宙・防衛システムにおいて、航空機、ロケット、ミサイル、無人航空機（UAV）の対気速度、高度、動圧の測定に利用されています。飛行の安全性、航行、性能評価に貢献します。
7. 環境モニタリング：動圧センサーは、風速、気圧、大気の状態を測定する環境モニタリングシステムで利用されています。天気予報、気候研究、環境調査に役立ちます。
8. 流体機械とタービン：動圧センサーは、流体機械とタービンの監視と制御に用いられます。効率の最適化、異常検知、安全で信頼性の高い運転の確保に役立つ貴重なデータを提供します。
これらは、動圧センサーの幅広い用途のほんの一例です。その汎用性と精度の高さから、プロセスの最適化、性能向上、安全性の確保など、精密な圧力測定が求められる産業において、動圧センサーは欠かせないツールとなっています。

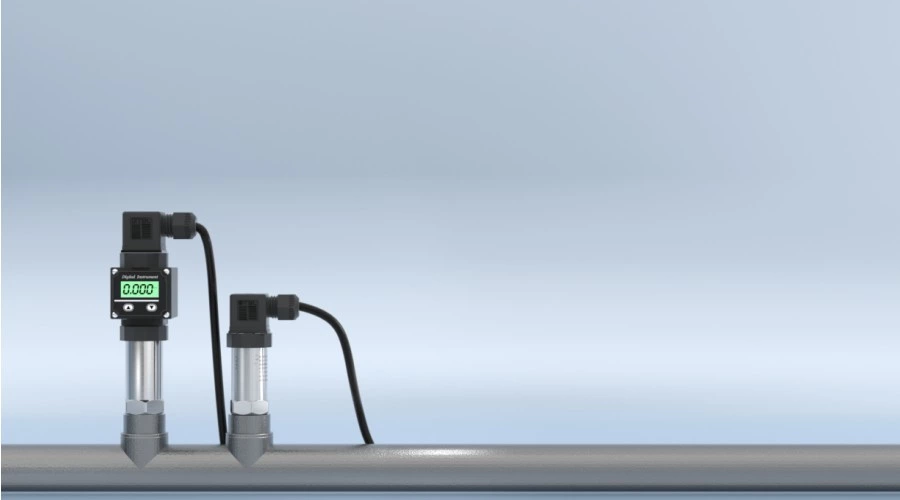

静圧センサーとは何ですか?
静圧センサーは、流体が静止しているとき、または一定速度で移動しているときに流体が及ぼす静圧を測定するために設計された装置です。流体システム内の流体の動きがない特定の点における圧力を正確に測定するために使用されます。
静圧センサーは、静圧を測定・分析可能な電気信号に変換するために様々な技術を採用しています。一般的な静圧センサーの種類としては、ひずみゲージセンサー、静電容量センサー、ピエゾ抵抗センサーなどがあります。
ひずみゲージセンサーは、機械的応力を受けると電気抵抗が変化するひずみ感応素子の原理を利用しています。これらのセンサーは、静圧下で変形するダイヤフラムまたは膜で構成されており、ひずみゲージにひずみが生じます。この抵抗の変化を測定し、静圧との相関関係を調べます。
静電容量式センサーは、静電容量の変化を利用して静圧を測定します。これらのセンサーは、流体圧力によって変形するダイヤフラムまたは膜を備えており、その結果、コンデンサプレート間の間隔が変化します。この静電容量の変化が検出され、静圧を表す電気信号に変換されます。
ピエゾ抵抗型センサーは、機械的ひずみに応じて電気抵抗が変化する材料を使用しています。これらのセンサーには、流体圧力によって変形するピエゾ抵抗素子が含まれており、抵抗値の変化が測定され、静圧に比例した電気信号に変換されます。
静圧センサーは、静圧の正確な測定が不可欠な様々な産業やシステムに応用されています。一般的な用途としては、HVACシステム、クリーンルーム、空気圧システム、医療機器、産業プロセス、ビルオートメーションなどが挙げられます。静圧センサーは、適切な流体の流れを確保し、エネルギー消費を最適化し、システム性能を監視し、様々な用途において安全性と効率性を維持するために使用されます。
静圧センサーを選択する際には、信頼性が高く正確な測定を確保するために、圧力範囲、精度、温度感度、応答時間、データ収集システムとの互換性などの要素を考慮する必要があります。
動的圧力トランスデューサーと静的圧力トランスデューサーの違いは何ですか?
動圧トランスデューサーと静圧トランスデューサーの違いは、それぞれ異なる流体条件で圧力を測定する能力にあります。
1. 動圧トランスデューサー
動圧トランスデューサーは、流体の運動または速度によって生じる圧力を測定するために特別に設計されています。流体の流れにおける動圧を正確に捕捉し、定量化することができます。動圧トランスデューサーは、風洞内の気流、空力試験、自動車試験、流体力学研究など、流体が運動する用途で一般的に使用されます。これらのトランスデューサーは、急激な圧力変化に応答し、動圧の変化をリアルタイムで測定するように設計されています。圧力変動や急激な圧力変化の測定が重要な用途で広く使用されています。
2. 静圧トランスデューサー
一方、静圧トランスデューサーは、流体が静止しているとき、または一定速度で移動しているときに流体が及ぼす圧力を測定するように設計されています。特に、流体の動きがない流体システムにおける静圧の測定に使用されます。静圧トランスデューサーは、HVACシステム、産業プロセス、クリーンルーム、空気圧システムなどのアプリケーションで広く使用されています。システム内の特定のポイントにおける圧力を正確に測定・監視し、安定した測定値を提供するように設計されています。静圧トランスデューサーは、通常、流体が静止している、または一定速度で移動しているアプリケーションにおける平均圧力値の測定・監視に使用されます。
まとめると、動圧トランスデューサーと静圧トランスデューサーの主な違いは、異なる流体条件における圧力測定能力にあります。動圧トランスデューサーは、流体の流れにおける圧力変動や急激な圧力変化の測定に適していますが、静圧トランスデューサーは、静的または一定流量条件における安定した圧力測定に使用されます。
