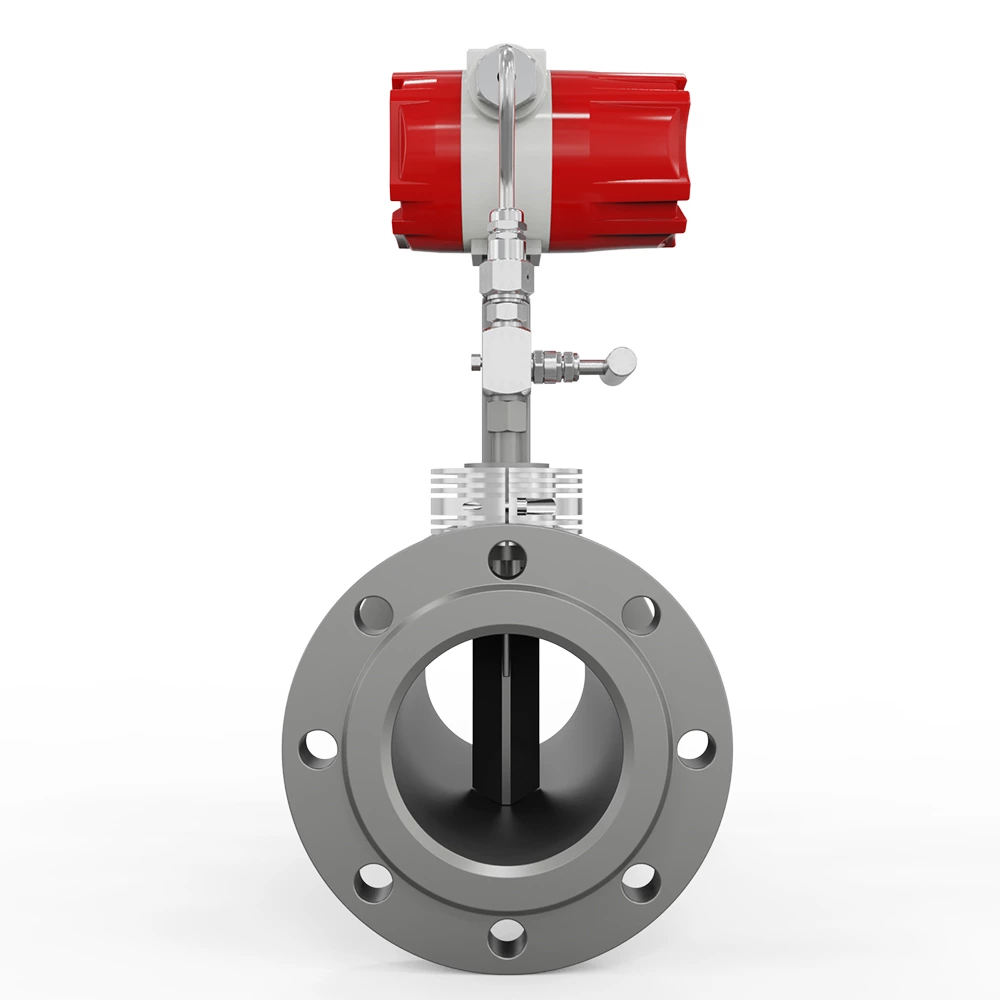

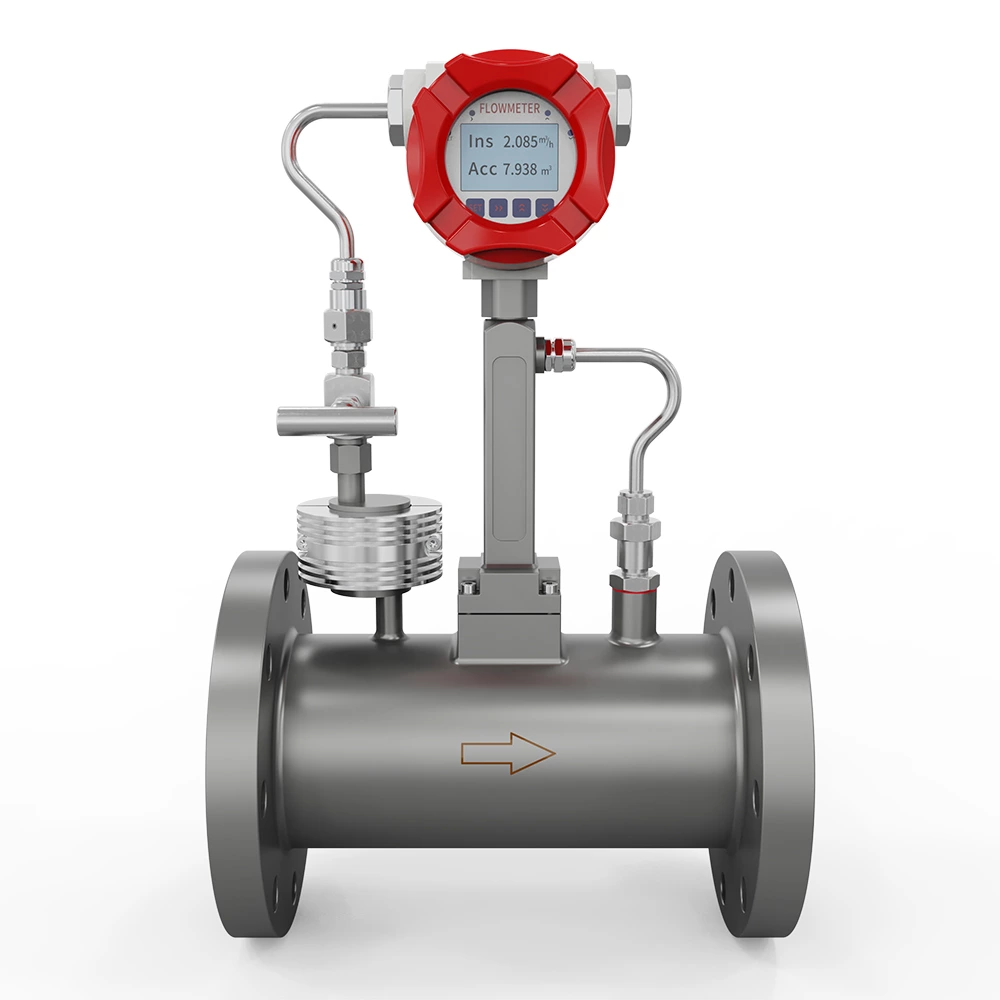

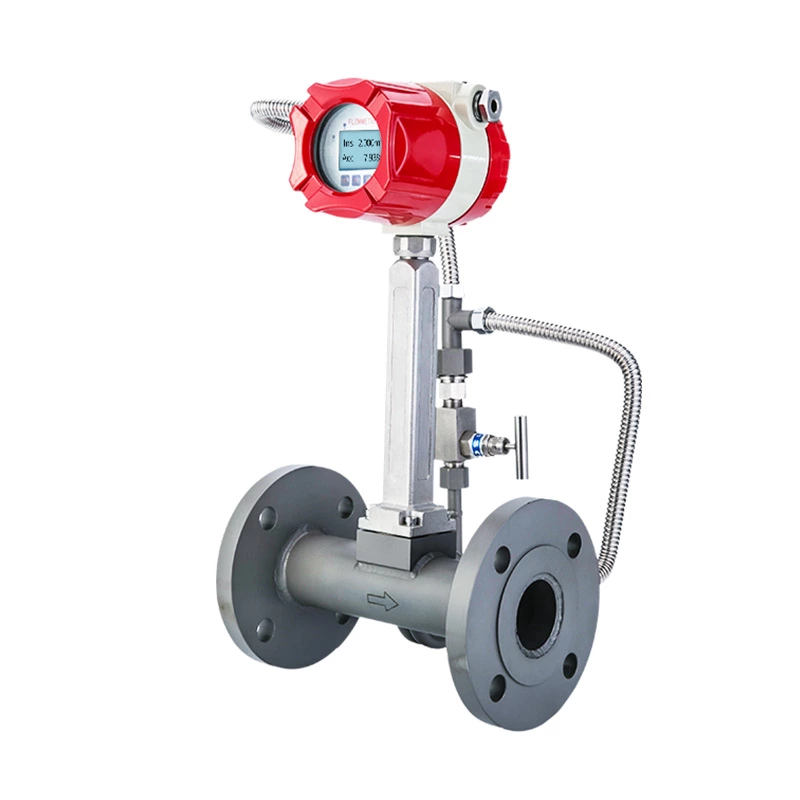

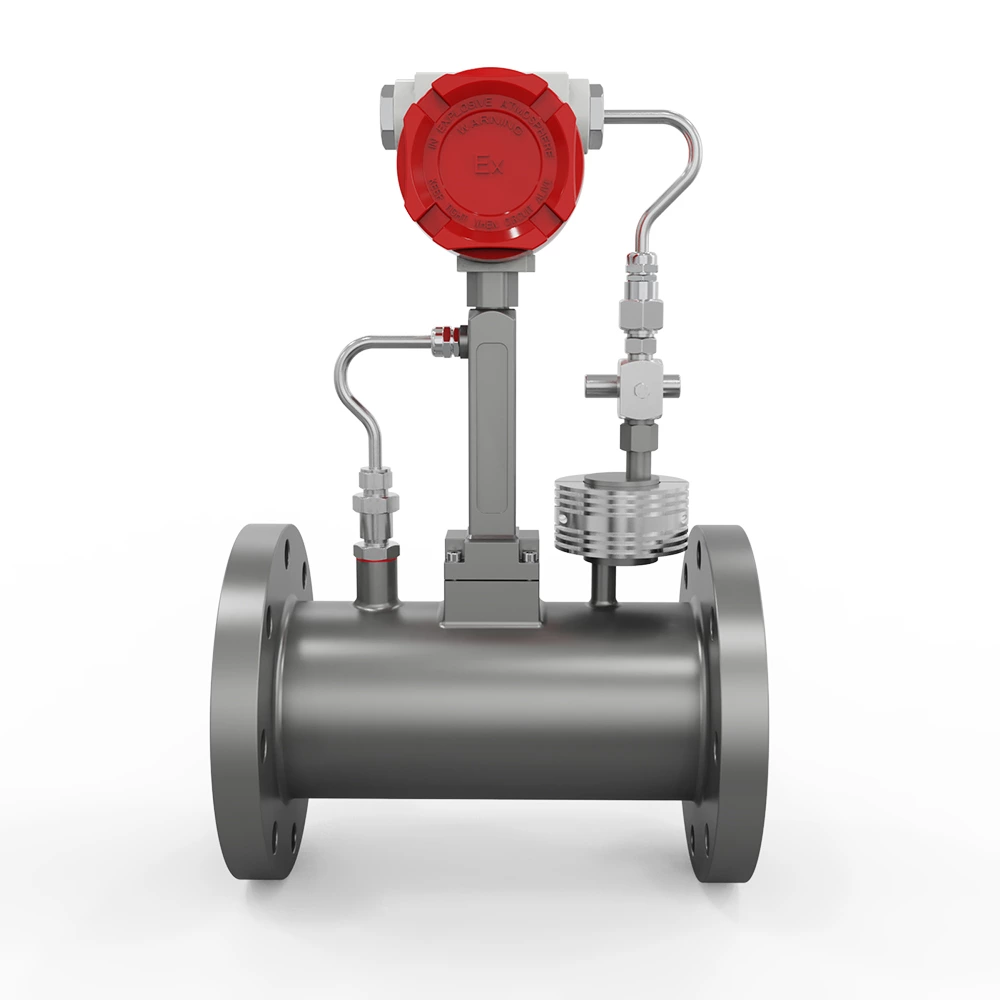

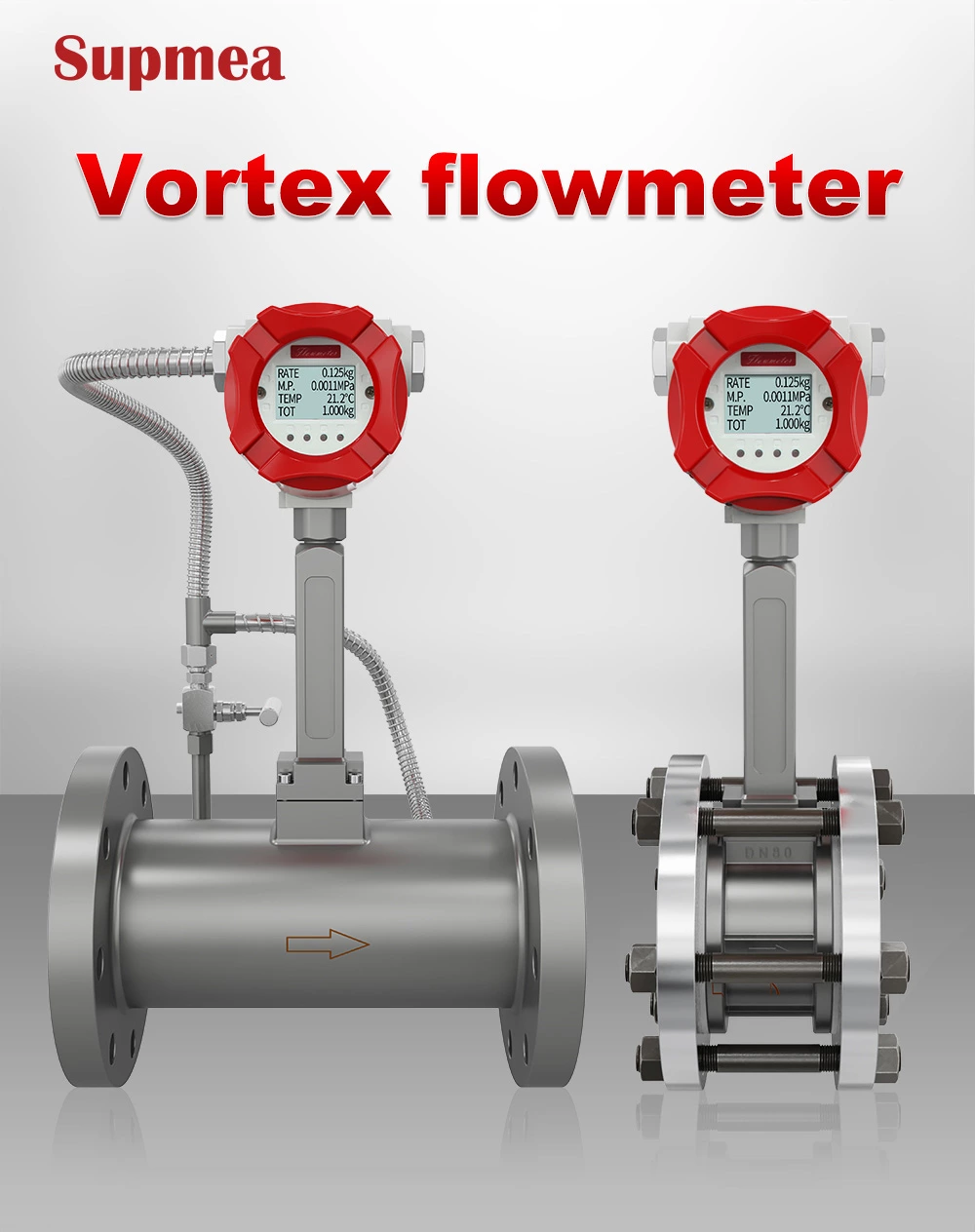

SUP-LUGB 温度・圧力補正機能付き渦流量計

• 測定原理

  一定の速度で流れる流体が一定の障害物を通過すると、渦が発生します。この渦の発生はカルマン渦として知られています。渦放出の頻度は流体速度と比例関係にあり、その頻度は鈍体の形状と面幅に依存します。障害物の幅とパイプの内径はほぼ一定であるため、頻度は次の式で表されます。
  f=(St*V)/c*D

• 仕様

注意：本製品は防爆用途での使用は厳禁です。

渦流式蒸気流量計は、配管内の蒸気やその他の流体の流量を測定する装置です。この装置は、流体が配管内の鈍体を通過する際に発生する渦の周波数を測定することで機能します。渦流式蒸気流量計は、効率と省エネのために正確な流量測定が不可欠な発電所における蒸気流量測定に特に有用です。

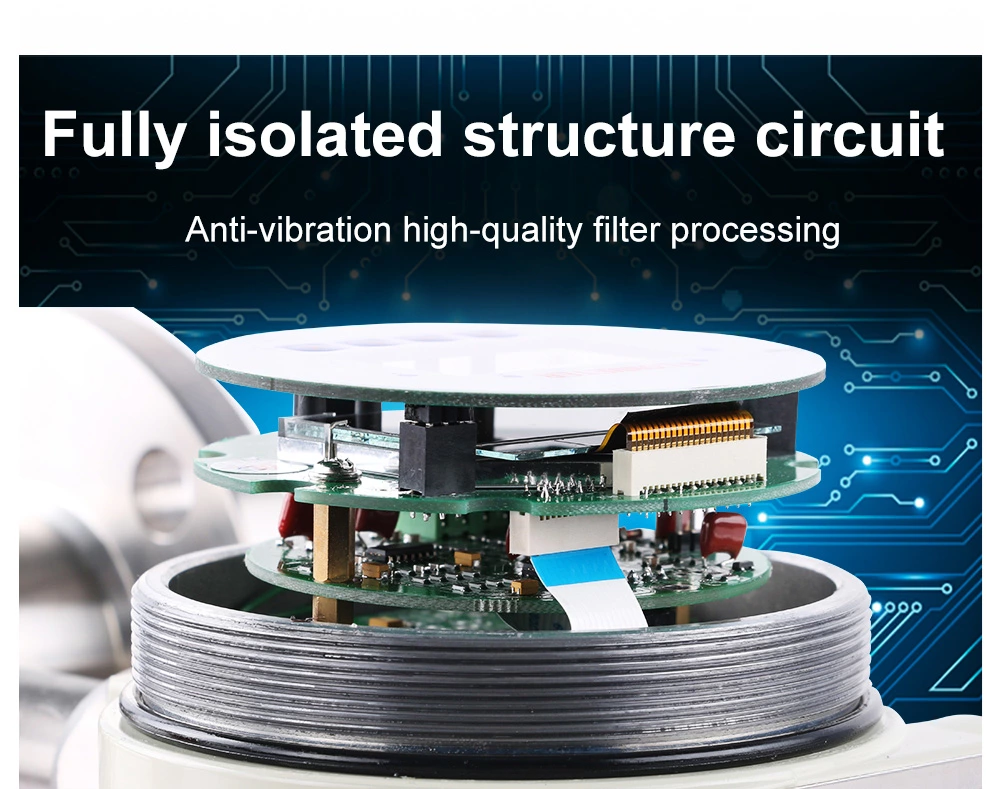

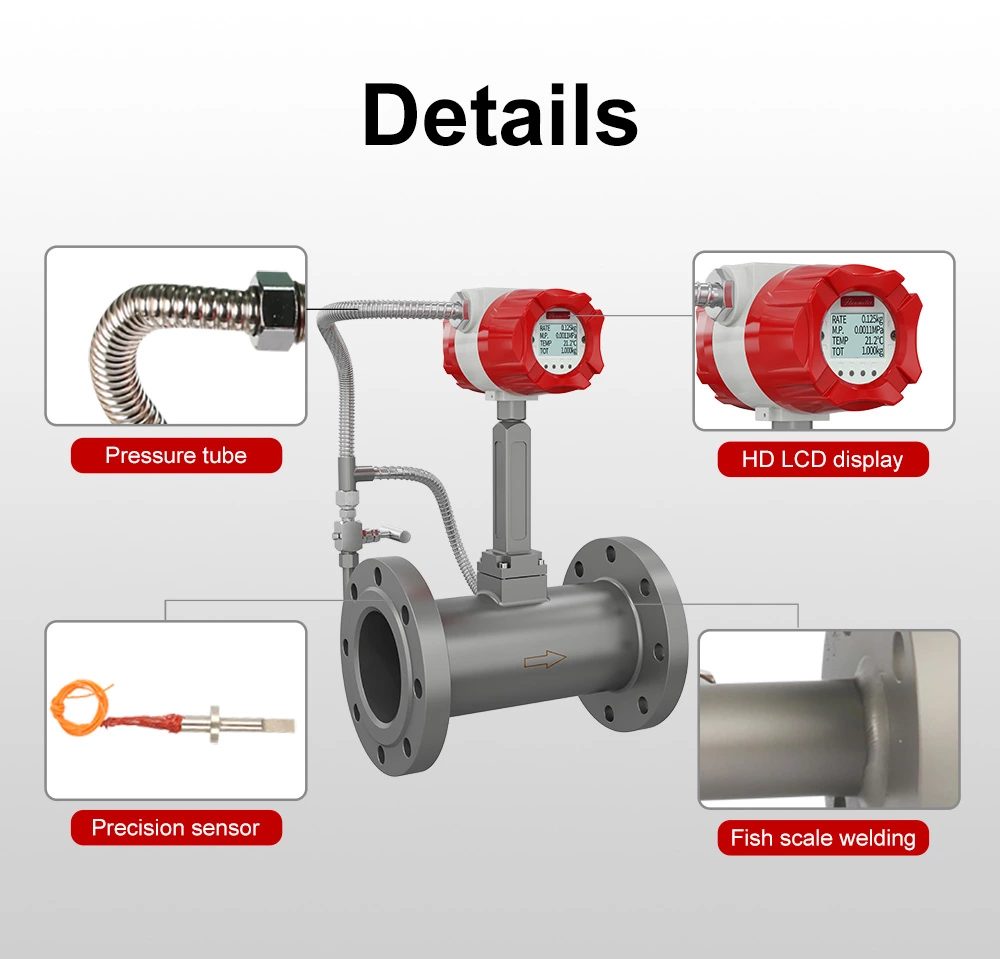

SUP-LUGB渦流蒸気流量計は、センサとトランスミッタで構成されています。センサは配管内に設置されたブラフボディを備えており、ボディの下流に渦流を形成します。この渦流によって圧力変動が生じ、センサ内の圧電結晶によって検出されます。トランスミッタは、この圧電信号をプロセス制御に使用可能な流量測定値に変換します。

渦流式蒸気流量計は、発電所で蒸気流量とエネルギー消費を最適化するために広く使用されています。また、化学処理、石油・ガス、食品・飲料製造などの他の産業用途でも広く使用されています。他の流量測定技術に比べて、高精度、低メンテナンス、高温高圧環境下でも流量を測定できるなど、いくつかの利点があります。

要約すると、渦流式蒸気流量計は、パイプ内の蒸気やその他の流体の流量を測定するための、信頼性と精度に優れた装置です。その汎用性と使いやすさから、プロセス制御と最適化に高精度な流量測定が不可欠な、幅広い産業用途で広く採用されています。

• 応用

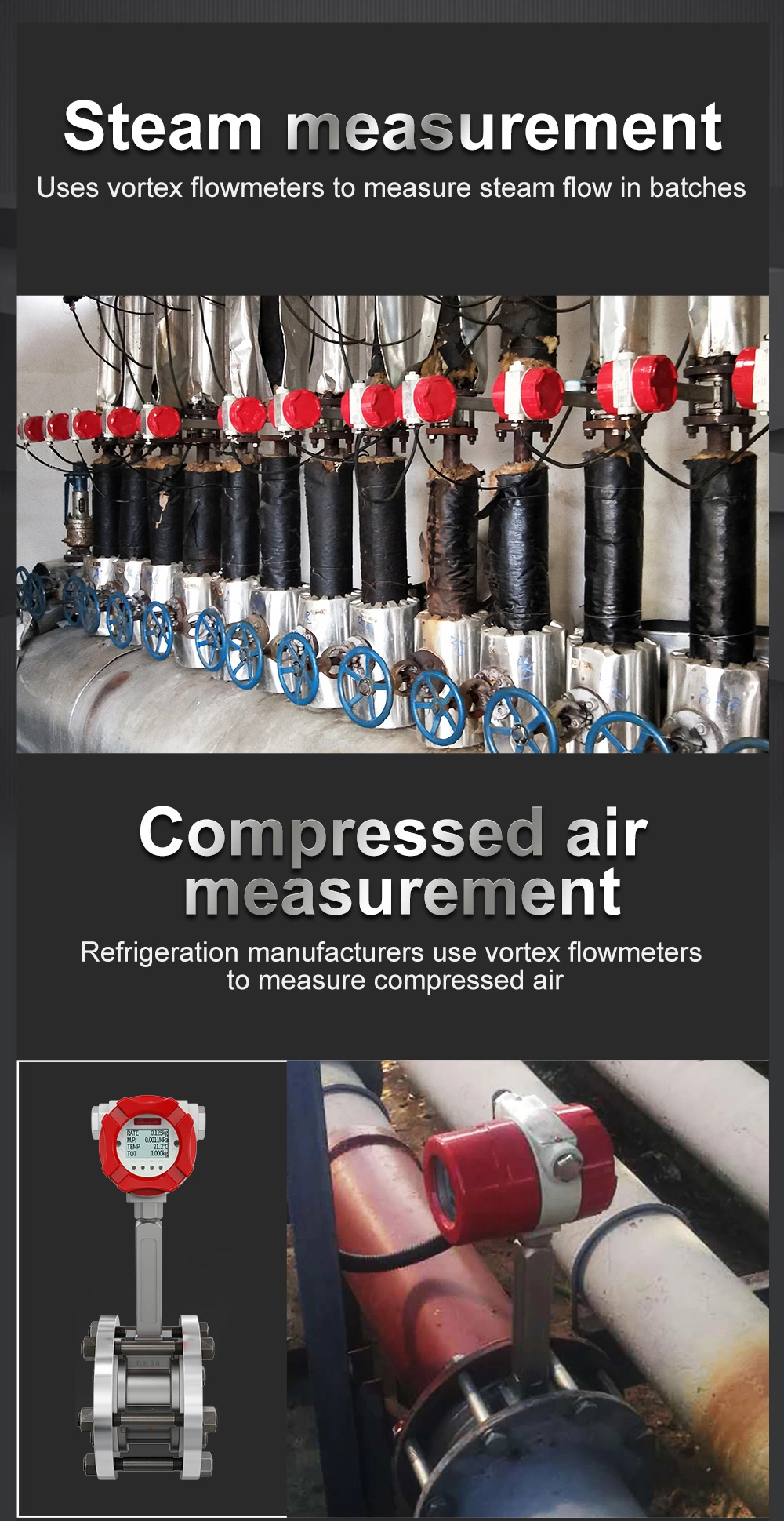

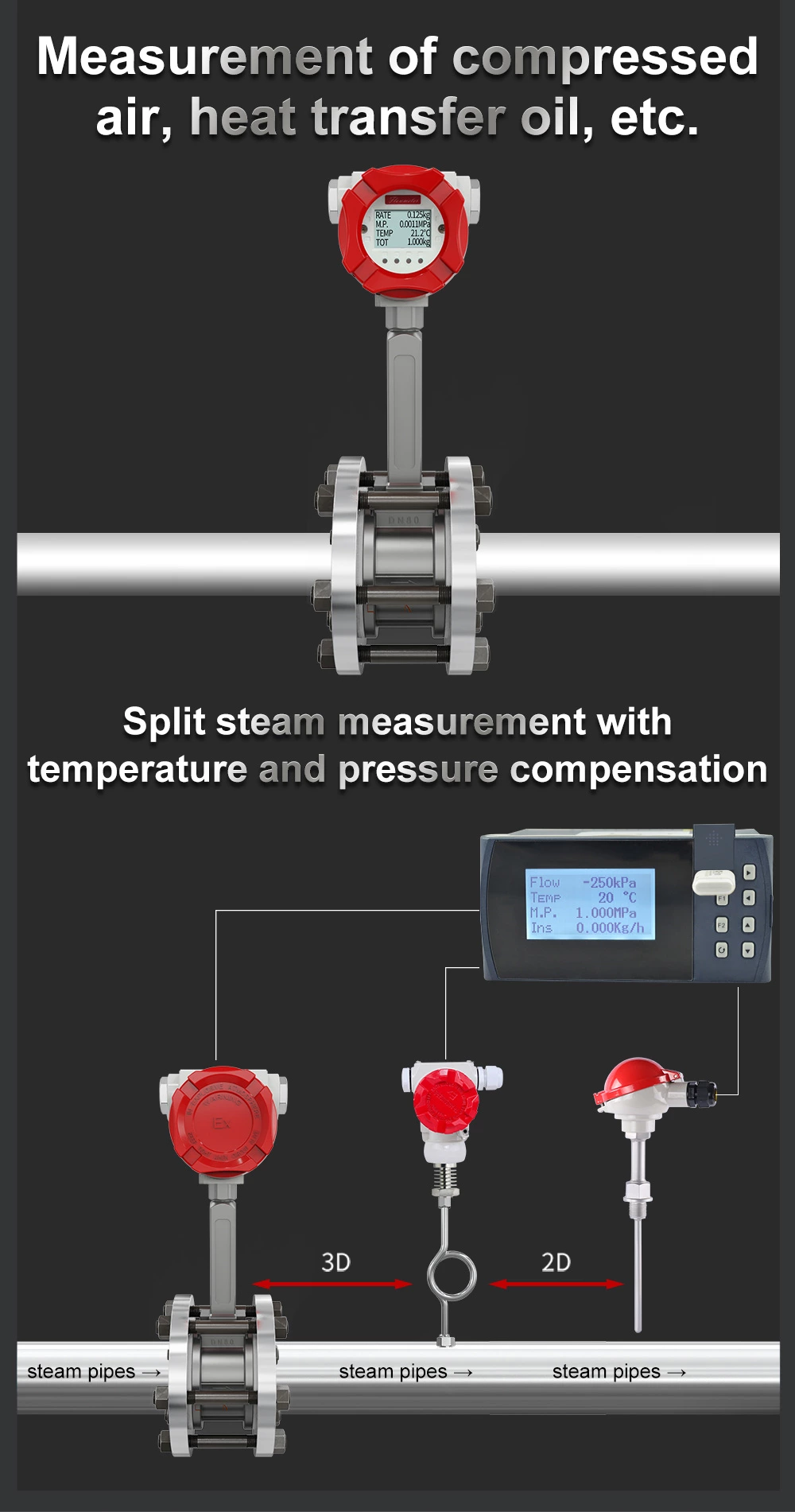

渦流量計は、化学処理、石油・ガス、水・廃水処理、食品・飲料加工などの用途で広く使用されています。パイプやダクト内の液体、気体、蒸気の流量測定に用いられます。一定時間内の流体の総量または質量を測定する必要があるバッチ処理や積算用途にも使用できます。また、取引輸送用途や重要なプロセス制御など、高い精度と信頼性が求められる用途にも適しています。

• 説明

渦流量計は、液体、気体、蒸気の流量を測定する工業プロセスアプリケーションで広く使用されています。渦流量計は、流体中の鈍体から放出される渦の周波数に基づく渦放出の原理を利用して流量を測定します。幅広い流速、圧力、温度範囲にわたって流量を測定できます。可動部品がないため、メンテナンスが容易で、目詰まりや損傷の可能性も低減します。腐食性および研磨性の流体での使用に適しており、ステンレス鋼やチタンなどの材料で作られていることが多いです。
