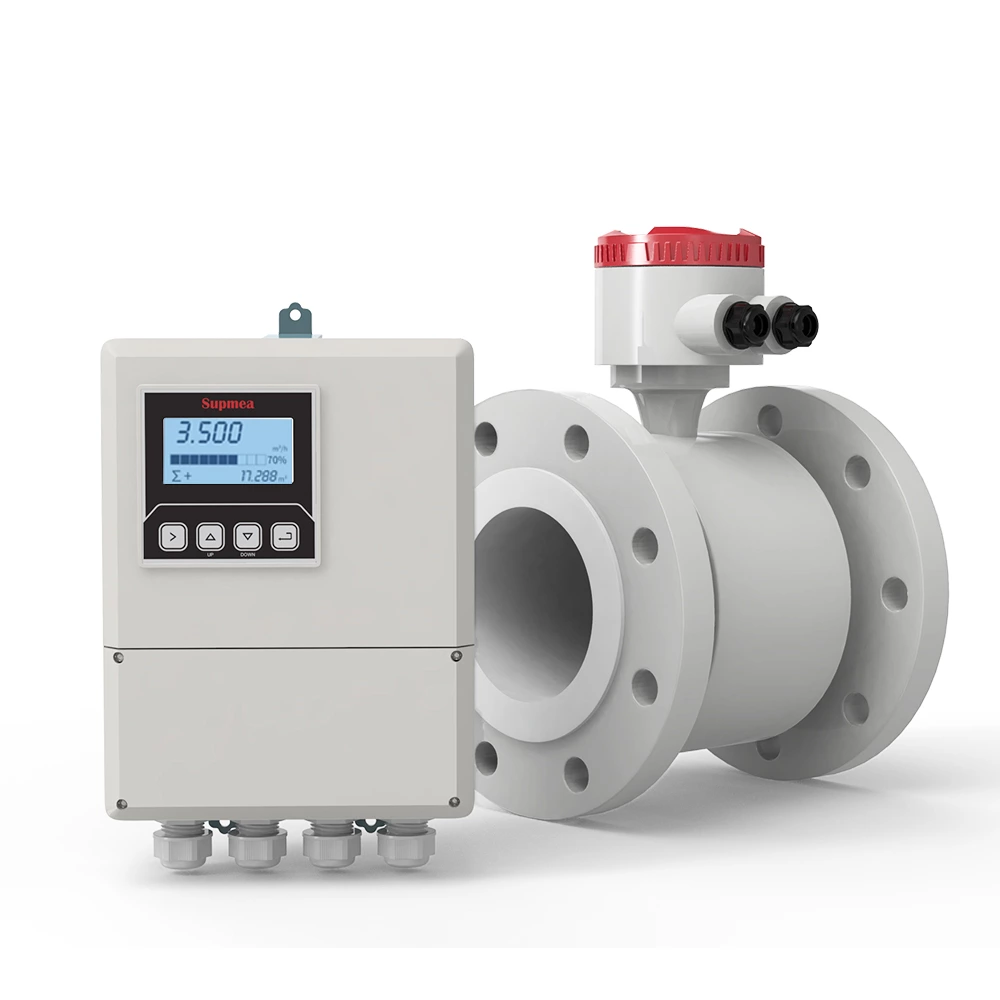

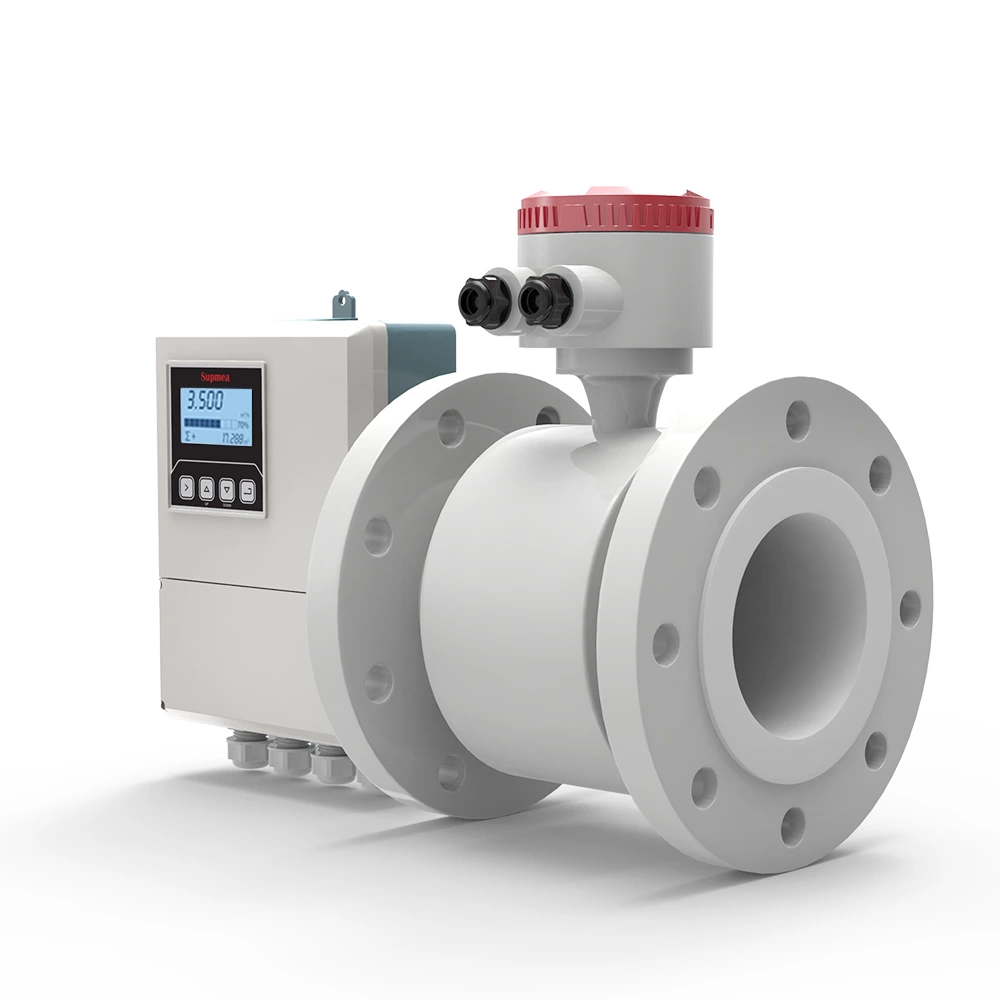

電磁流量計は導電性液体の流量測定にのみ適用可能で、給水、下水処理、工業用化学測定などに幅広く使用されています。リモートタイプは高いIP保護等級を備え、変換器と変換器をさまざまな場所に設置できます。出力信号はパルス、4-20mA、またはRS485通信から選択できます。
精度: ±0.5% FS (流量≥1m/s)、±0.5% FS ±2mm/s(流量<1m/s)
再現性：0.16％
測定可能導電率：水：最小20μS/cm、その他の液体：最小5μS/cm（実際に測定可能な導電率は30μS/cm以上とする）
侵入保護：コンパクト型：IP65；遠隔型：トランスミッター IP65（センサー IP65/IP68）
導入

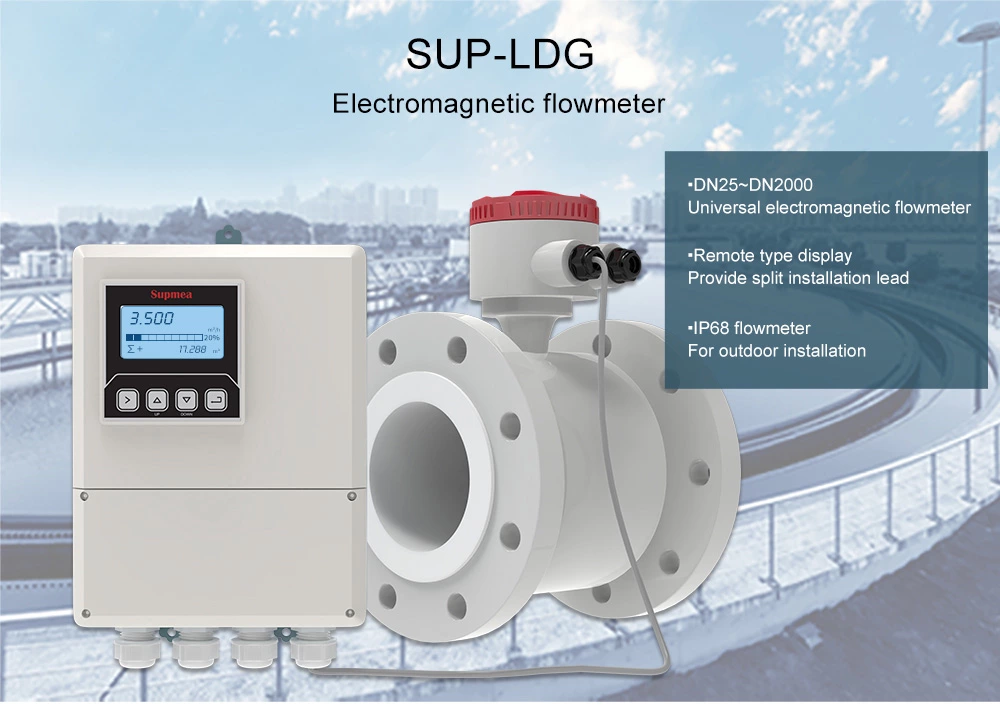

SUP-LDGリモート水流量計は、パイプラインやその他の給水システムにおける水の流量を測定するための装置です。このタイプのメーターは、測定点から離れた場所に設置するように設計されており、水の使用量と流量を遠隔監視できます。
遠隔水流量計は、請求書作成などの目的で水使用量の正確な測定が重要な産業・商業用途で広く使用されています。また、住宅環境においても、水使用量の監視や漏水などの問題特定に使用できます。
遠隔水流量計の主な利点の一つは、水の使用量をリアルタイムで監視できることです。これにより、水漏れなどの問題を早期に特定し、迅速な修理が可能になり、水害などの問題のリスクを軽減できます。
遠隔水流量計のもう一つの利点は、ビルオートメーションシステムや水管理ソフトウェアなどの他のシステムと統合できることです。これにより、水使用量の管理がより効率的になり、水消費量の追跡と報告も改善されます。
遠隔水流量計を選択する際には、精度、信頼性、設置の容易さといった要素を考慮することが重要です。また、監視対象となる水道システムの種類に適合する流量計を選択することも重要です。
仕様
| 製品 | 電磁流量計 |
| モデル | SUP-LDG |
| 公称直径 | DN15～DN1200 |
| 耐圧定格 | DN15 - DN250, PN≤1.6MPa DN300~DN1000, PN≤1.0MPa DN1200~DN2000, PN≤0.6MPa |
| 精度 | ±0.5% FS (流速 ≥ 1m/s); ±0.5% FS ±2mm/s (流速 <1m/s) |
| ライニング材質 | クロロプレンゴム（CR）、ウレタンゴム（PU）、ポリテトラフルオロエチレン（PTFE/F4）、パーフルオロエチレンプロピレン（F46）、パーフルオロアルコキシアルカン（PFA） |
| 電極材質 | 316Lステンレス鋼、ハステロイC、ハステロイB、チタン（Ti）、タンタル（Ta）、白金（Pt） |
| 電源 | 85-245 VAC，50/60 Hz，22-26 VDC |
| 測定可能導電率 | 水：最小20μS/cm、その他：最小5μS/cm（実際に測定可能な導電率は50μS/cm以上とする） |
| 侵入保護 |
|
| 遠隔型：トランスミッター IP65（センサー IP65/IP68） | |
| 製品規格 | JB/T 9248-2015 |
測定原理
電磁流量計はファラデーの法則に基づいて動作し、導電率が5μs/cm以上で流量範囲が0.2～15m/sの導電性媒体を測定します。電磁流量計は、パイプを通る液体の流速を測定する容積流量計です。
磁気流量計の測定原理は、次のように説明できます。液体が流量 v で直径 D のパイプを通過すると、パイプ内に励磁コイルによって磁束密度 B が生成され、流速 v に比例した次の起電力 E が生成されます。
E=K×B×V×D
| どこ： E－誘導起電力 K－メートル定数 B－磁気誘導密度 V－測定管の断面における平均流速 D－測定管の内径 |
 |
導入
注意：本製品は防爆用途での使用は厳禁です。
応用

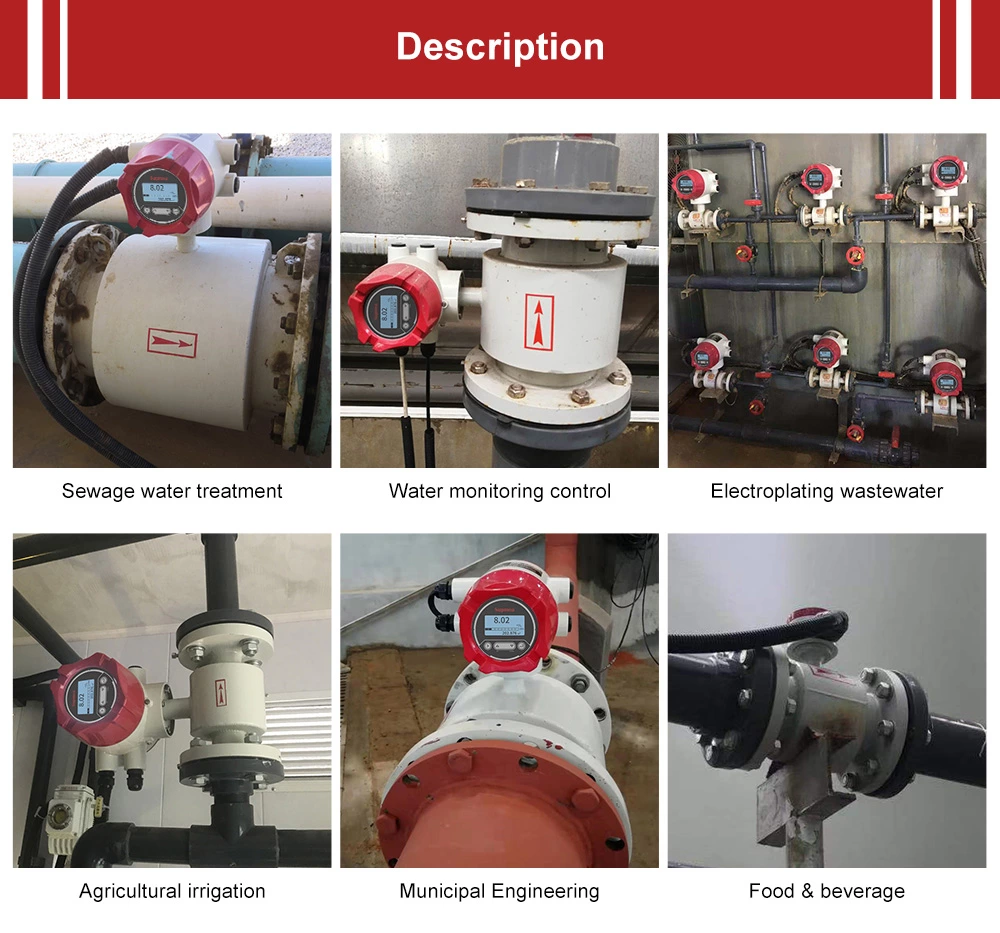

電磁流量計は60年以上にわたり、あらゆる産業界で使用されてきました。これらの流量計は、生活用水、工業用水、原水、地下水、都市下水、産業廃水、処理済み中性パルプ、パルプスラリーなど、あらゆる導電性液体に適用できます。
